Gelenkbogenelement 60 FT
Gelenkbogenelement 60 FT
Art.Nr. 6225470 | EAN 4012196444960
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

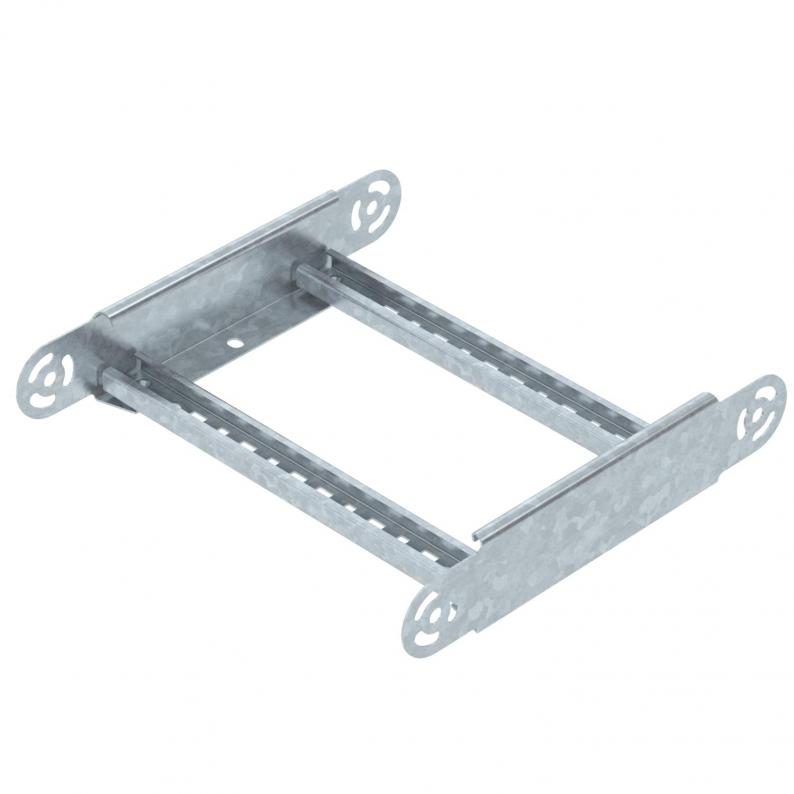

Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | integrierter Verbinder |
| Dimension | 60x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | vertikal steigend/fallend |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

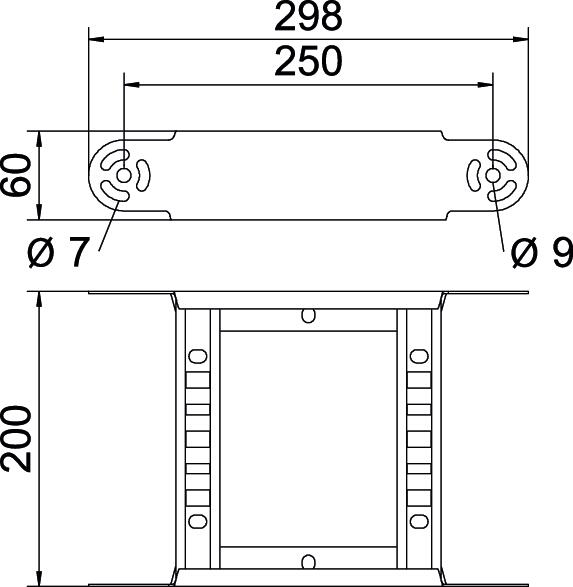

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
LGBE 620 FT
200 mm
1,5 mm
6225470
LGBE 630 FT
300 mm
1,5 mm
6225472
LGBE 640 FT
400 mm
1,5 mm
6225474
LGBE 650 FT
500 mm
1,5 mm
6225476
LGBE 660 FT
600 mm
1,5 mm
6225478
Breite
LGBE 620 FT
Art.Nr.
6225470
Breite
200 mm
Holmstärke
1,5 mm
LGBE 630 FT
Art.Nr.
6225472
Breite
300 mm
Holmstärke
1,5 mm
LGBE 640 FT
Art.Nr.
6225474
Holmstärke
1,5 mm
Breite
400 mm
LGBE 650 FT
Art.Nr.
6225476
Holmstärke
1,5 mm
Breite
500 mm
LGBE 660 FT
Art.Nr.
6225478
Breite
600 mm
Holmstärke
1,5 mm
