Hutmutterkabelverschraubung, metrisches Gewinde, silbergrau
Typ V-TEC VM16 SGR | Art.Nr. 2022845 | EAN 4012195532699
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
kl. VKE: 50 Stück
50Stück
Beschreibung
Die schnellste und bequemste Art mit Kabelverschraubungen an Kabelabzweigkästen und Gehäusen für Zugentlastung und Dichtigkeit zu sorgen: die bewährte V-TEC VM Kabelverschraubungen von OBO. Mit der integrierten Dichtlippe und speziellen OBO Lamellentechnik wird die Schutzklasse IP68 erreicht. Zugentlastung und Dichtigkeit sind geprüft nach DIN EN 62444.
Die Anschlussgewinde sind metrisch oder PG und somit unversell bequem einsetzbar. Einmal verschraubt, hält die Installation ewig: die optimale Gewindeanpassung mit der richtigen Steigung sorgt dauerhaft für Rüttelfestigkeit.
Anwendungen: vom privaten Wohnhausbereich mit Kabelabzweigkästen bis hin zu industriellen Anwendungen im Verteilerschrank.
Temperatureinsatzbereich: -20°C bis +65°C
Die Anschlussgewinde sind metrisch oder PG und somit unversell bequem einsetzbar. Einmal verschraubt, hält die Installation ewig: die optimale Gewindeanpassung mit der richtigen Steigung sorgt dauerhaft für Rüttelfestigkeit.
Anwendungen: vom privaten Wohnhausbereich mit Kabelabzweigkästen bis hin zu industriellen Anwendungen im Verteilerschrank.
Temperatureinsatzbereich: -20°C bis +65°C
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M16 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindesteigung | 1,5 mm |
| Gewindenenngröße | 16 |
| Sechskant Eckmaß | 22 mm |
| Dichtbereich D max. | 10 mm |
| Dichtbereich D min. | 4,5 mm |
| Schlüsselweite | 20 |
| Ausführung | gerade |
| Gewindelänge | 8 mm |
| Instabiler Drehmoment | 2,5 Nm |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | M16 |
| Werkstoff | Polyamid |
| Farbe | silbergrau; RAL 7001 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0301 kg CO₂e / 1 Stück |

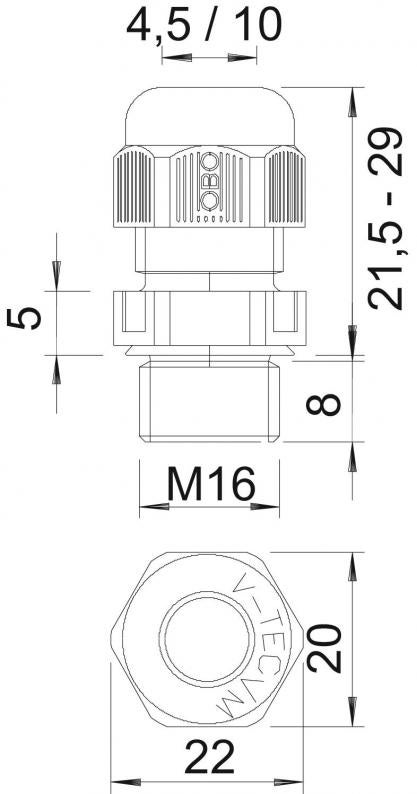

Abmessungen
| Maß L min. | 21,5 mm |
|---|---|
| Maß L max. | 29 mm |
| Maß L1 | 8 mm |
| Maß L2 | 5 mm |
| Maß E | 22 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (5)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC VM16 SGR
M16 x 1,5
nein
silbergrau; RAL 7001
2022845
V-TEC VM20 SGR
M20 x 1,5
nein
silbergrau; RAL 7001
2022847
V-TEC VM25 SGR
M25 x 1,5
nein
silbergrau; RAL 7001
2022849
V-TEC VM32 SGR
M32 x 1,5
nein
silbergrau; RAL 7001
2022851
V-TEC VM40 SGR
M40 x 1,5
nein
silbergrau; RAL 7001
2022853
V-TEC VM50 SGR
M50 x 1,5
nein
silbergrau; RAL 7001
2022855
V-TEC VM63 SGR
M63 x 1,5
nein
silbergrau; RAL 7001
2022857
Gewinde
V-TEC VM16 SGR
Art.Nr.
2022845
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM20 SGR
Art.Nr.
2022847
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM25 SGR
Art.Nr.
2022849
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM32 SGR
Art.Nr.
2022851
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM40 SGR
Art.Nr.
2022853
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM50 SGR
Art.Nr.
2022855
Gewinde
M50 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC VM63 SGR
Art.Nr.
2022857
Gewinde
M63 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
