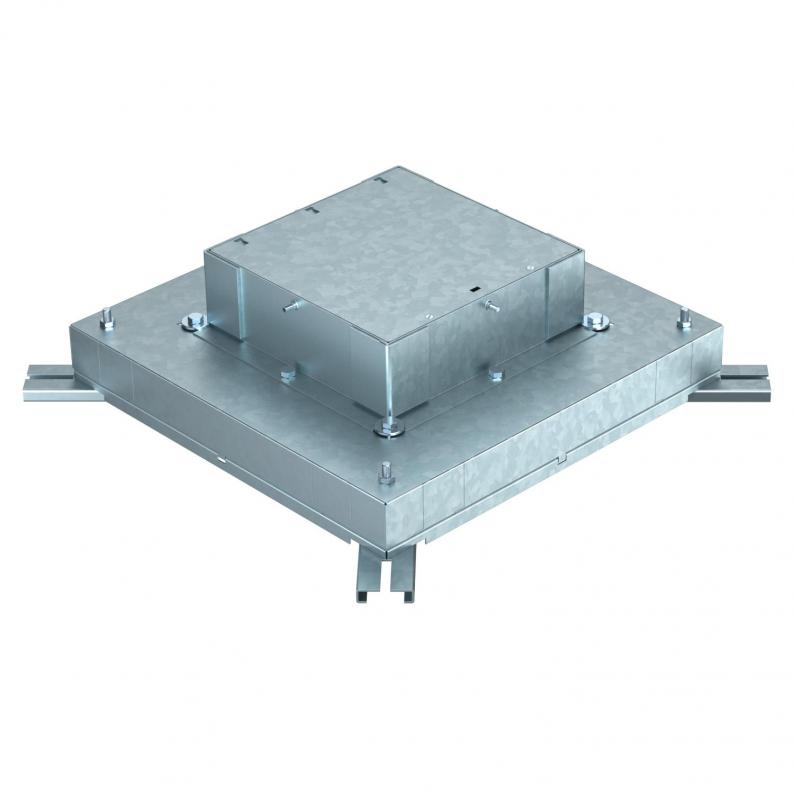

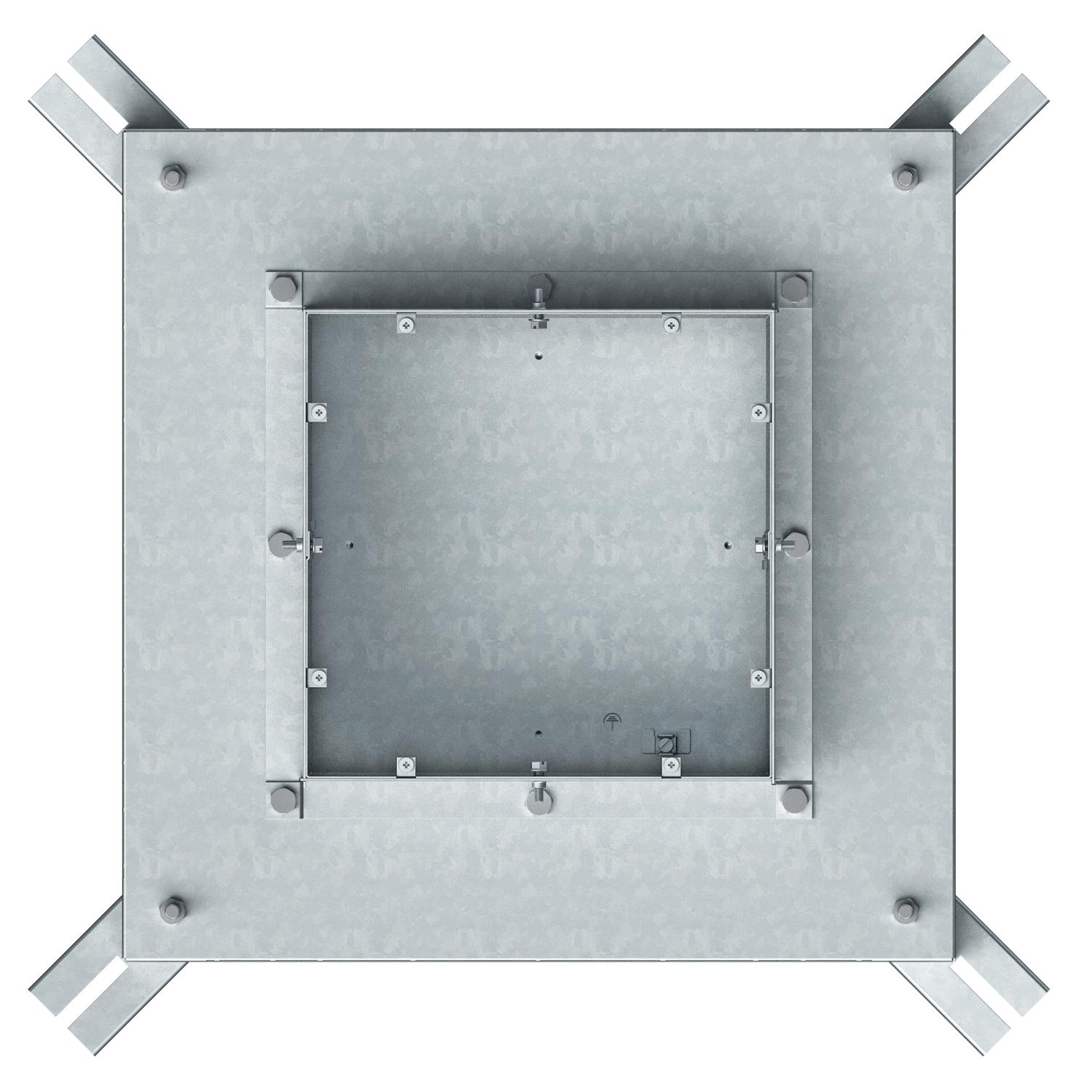

Im-Beton-Dose für Einbaueinheiten der Nenngröße 9
Im-Beton-Dose für Einbaueinheiten der Nenngröße 9
Art.Nr. 7399850 | EAN 4012196331734
Art.Nr. / Typ
7399850 / IBD 35038 9
Kanalhöhe min.
38 mm
Höhe
135 mm
Nenngröße für Geräteeinbaueinheiten
9
kl. VKE: 1 Stück
1Stück
Beschreibung
Im-Beton-Dose für Kanalhöhe 38 mm vorbereitet für Kanalbreiten 250 und 350 mm.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 29,2908 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |

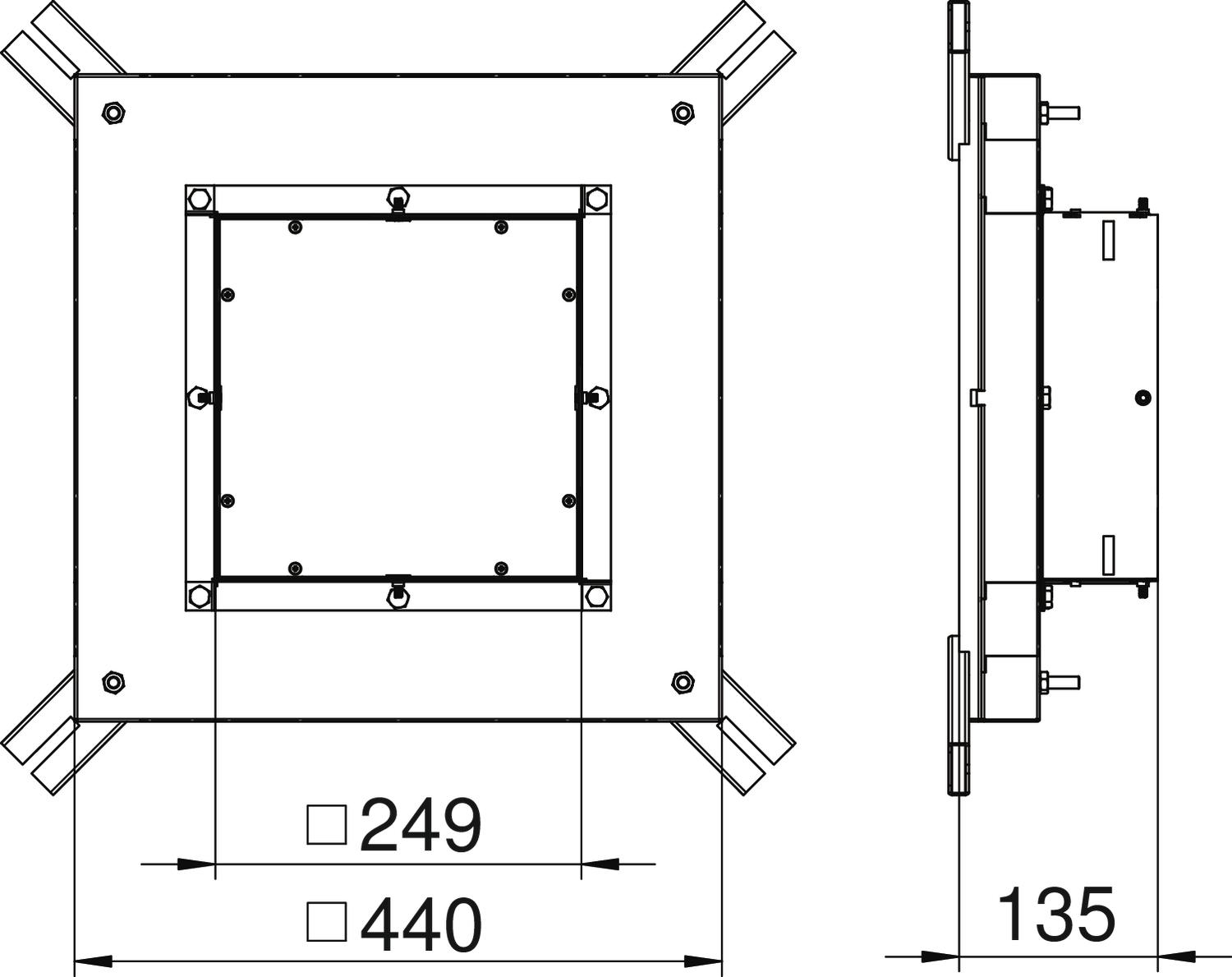

| Dimension | 440x440x135 |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | quadratisch |
| Entkoppelbar | nein |
| für Rohranschluss | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Unterflurkanal | ja |
| Kanalbreite max. | 350 mm |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 38 mm |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
Abmessungen
| Höhe | 135 mm |
|---|---|
| Maß h | 135 mm |
