Im-Beton-Dose für Einbaueinheiten der Nenngröße 9
Im-Beton-Dose für Einbaueinheiten der Nenngröße 9
Art.Nr. 7399852 | EAN 4012196331741
Art.Nr. / Typ
7399852 / IBD 35048 9
Kanalhöhe min.
48 mm
Nenngröße für Geräteeinbaueinheiten
9
Höhe
145 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Im-Beton-Dose für Kanalhöhe 48 mm vorbereitet für Kanalbreiten 250 und 350 mm.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Bodenblech | ja |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 30,5272 kg CO2e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |

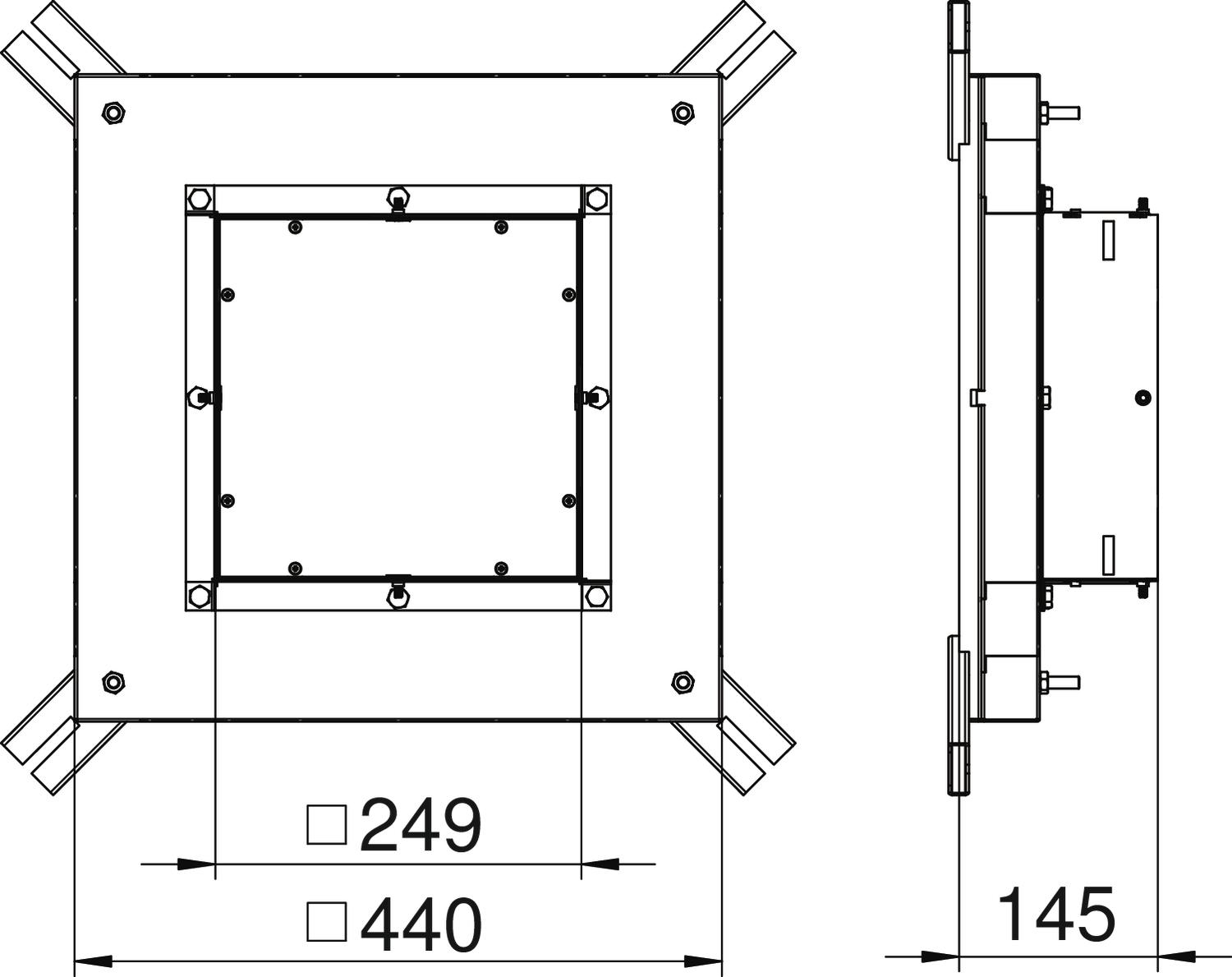

| Dimension | 440x440x145 |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | quadratisch |
| Entkoppelbar | nein |
| für Rohranschluss | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Unterflurkanal | ja |
| Kanalbreite max. | 350 mm |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 48 mm |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
Abmessungen
| Höhe | 145 mm |
|---|---|
| Maß h | 145 mm |
