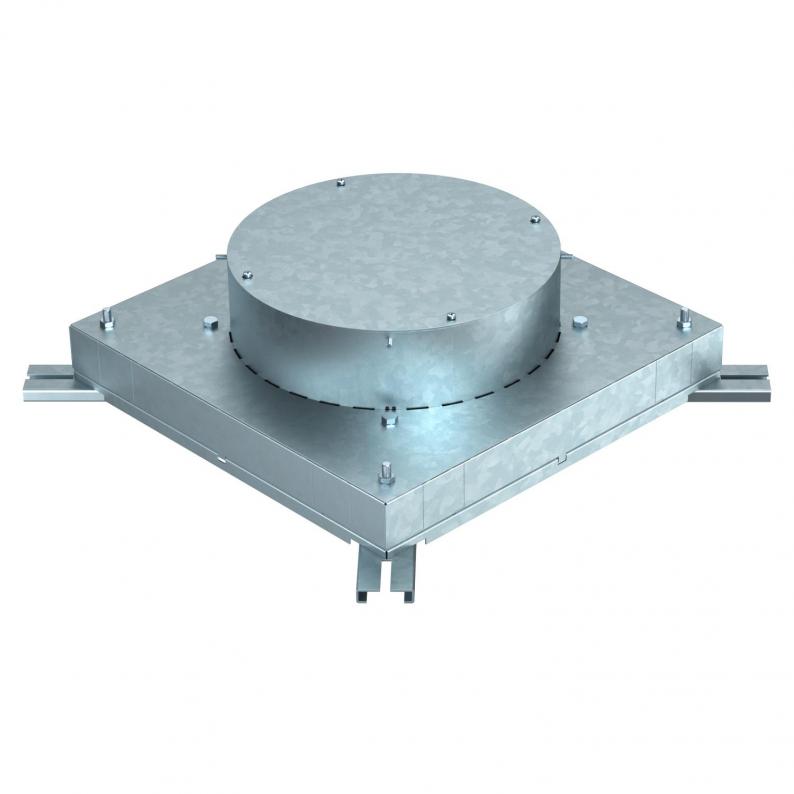

Im-Beton-Dose für Einbaueinheiten der Nenngröße R9
Im-Beton-Dose für Einbaueinheiten der Nenngröße R9
Art.Nr. 7399856 | EAN 4012196331772
Art.Nr. / Typ
7399856 / IBD 35038 R9
Kanalhöhe min.
38 mm
Nenngröße für Geräteeinbaueinheiten
R9
Höhe
135 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Im-Beton-Dose für Kanalhöhe 38 mm vorbereitet für Kanalbreiten 250 und 350 mm.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Bodenblech | ja |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 32,9318 kg CO2e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |

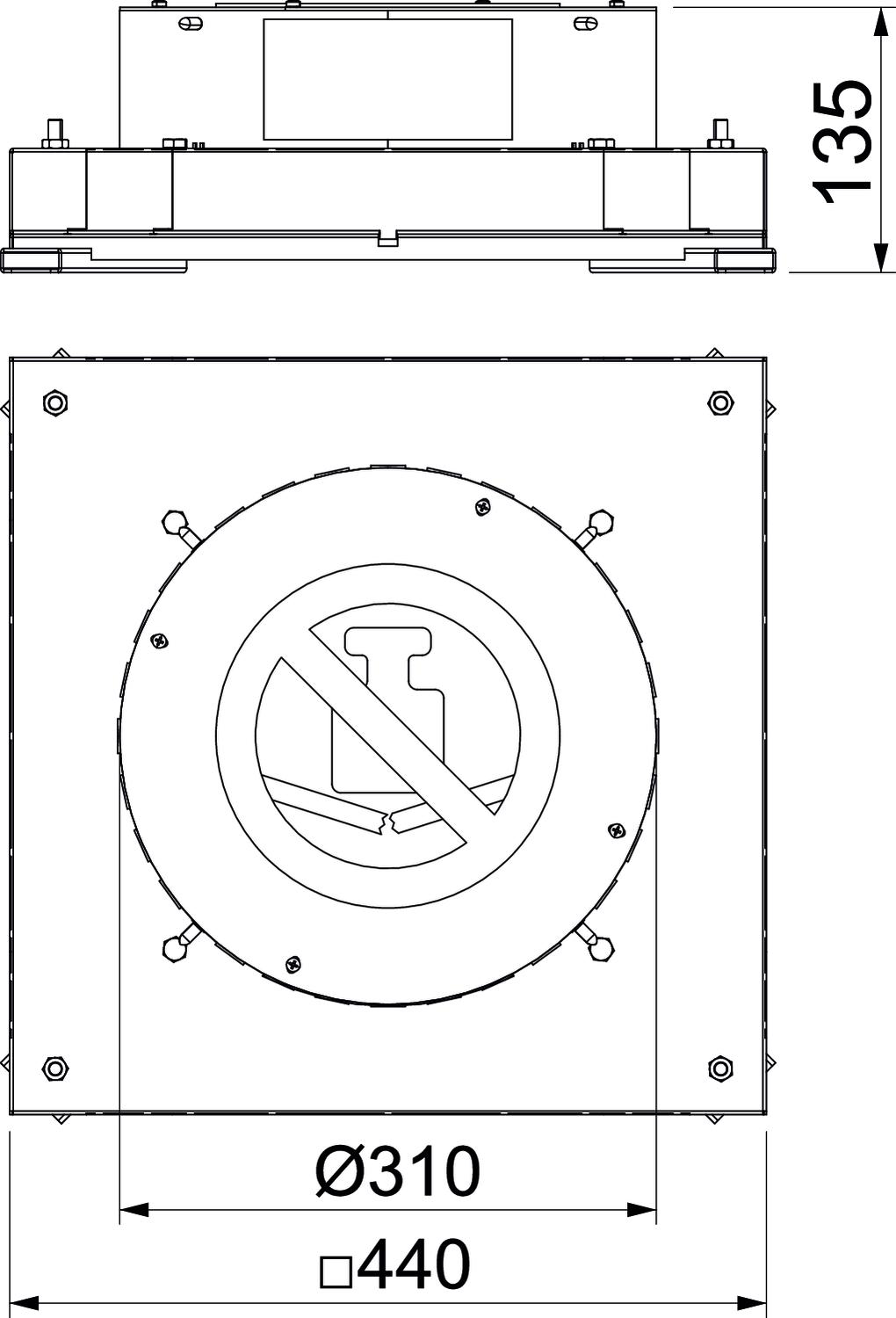

| Dimension | 440x400x135 |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | rund |
| Entkoppelbar | nein |
| für Rohranschluss | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Unterflurkanal | ja |
| Kanalbreite max. | 350 mm |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 38 mm |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
Abmessungen
| Höhe | 135 mm |
|---|---|
| Maß h | 135 mm |
