Im-Beton-Dose für Einbaueinheiten der Nenngröße R9
Im-Beton-Dose für Einbaueinheiten der Nenngröße R9
Art.Nr. 7399858 | EAN 4012196331789
Art.Nr. / Typ
7399858 / IBD 35048 R9
Kanalhöhe min.
48 mm
Höhe
145 mm
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Beschreibung
Im-Beton-Dose für Kanalhöhe 48 mm vorbereitet für Kanalbreiten 250 und 350 mm.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Mit vier verstellbaren Aufnahmen für Nivelliereinheiten.
Der intergrierte Schalkörper kann für ausgleichende Estricharbeiten bis maximal 65 mm verstellt werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 31,7164 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |
| Einbauöffnung für Aufflurtank | nein |
| Einbauöffnung für Einbaueinheit | rund |
| Entkoppelbar | nein |
| für Rohranschluss | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Unterflurkanal | ja |
| Kanalbreite max. | 350 mm |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 48 mm |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |

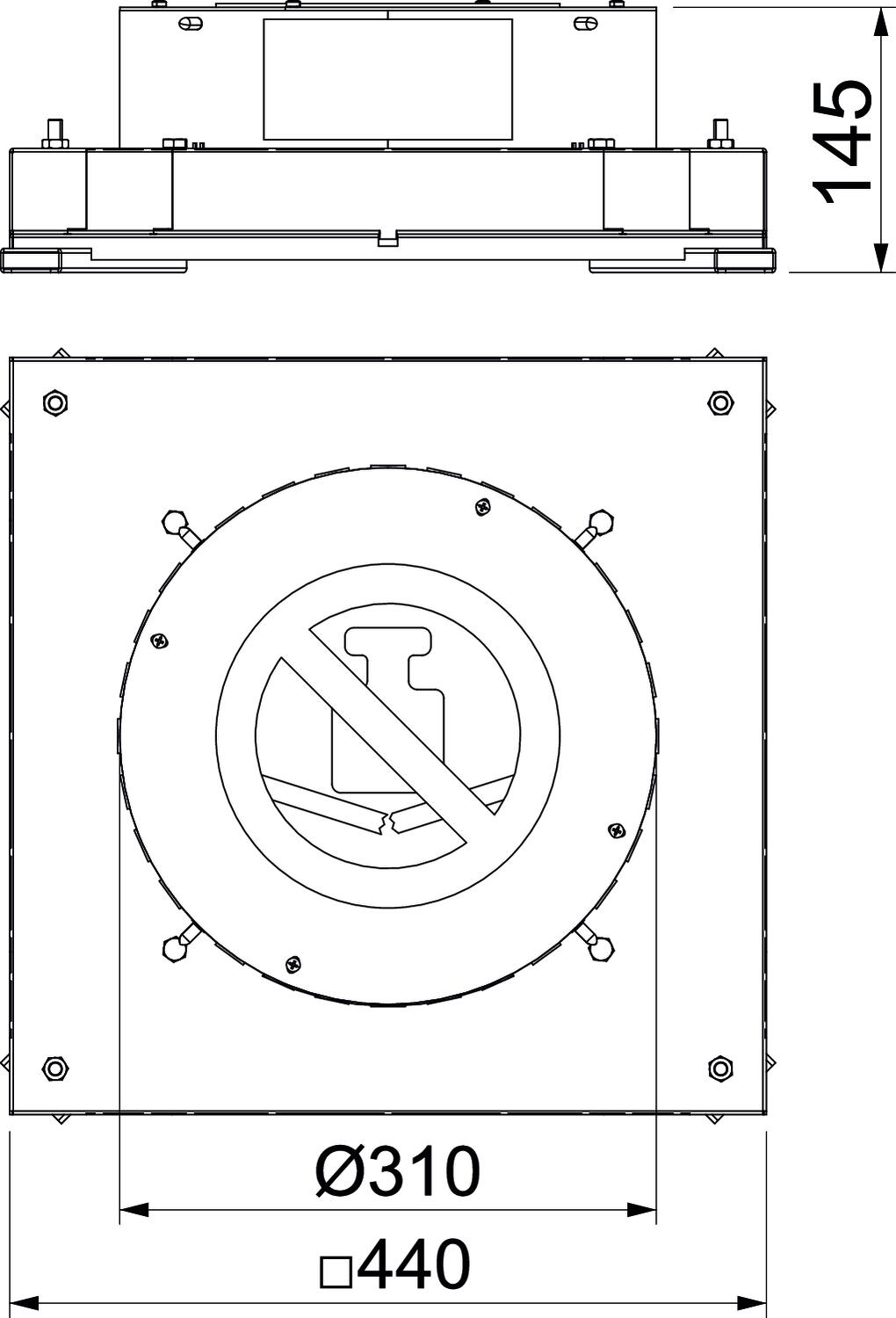

Abmessungen
| Höhe | 145 mm |
|---|---|
| Maß h | 145 mm |
