Kabelleiter LCIS 60, 3 m C30 FS
Kabelleiter LCIS 60, 3 m C30 FS
Art.Nr. 6209610 | EAN 4012196487578
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

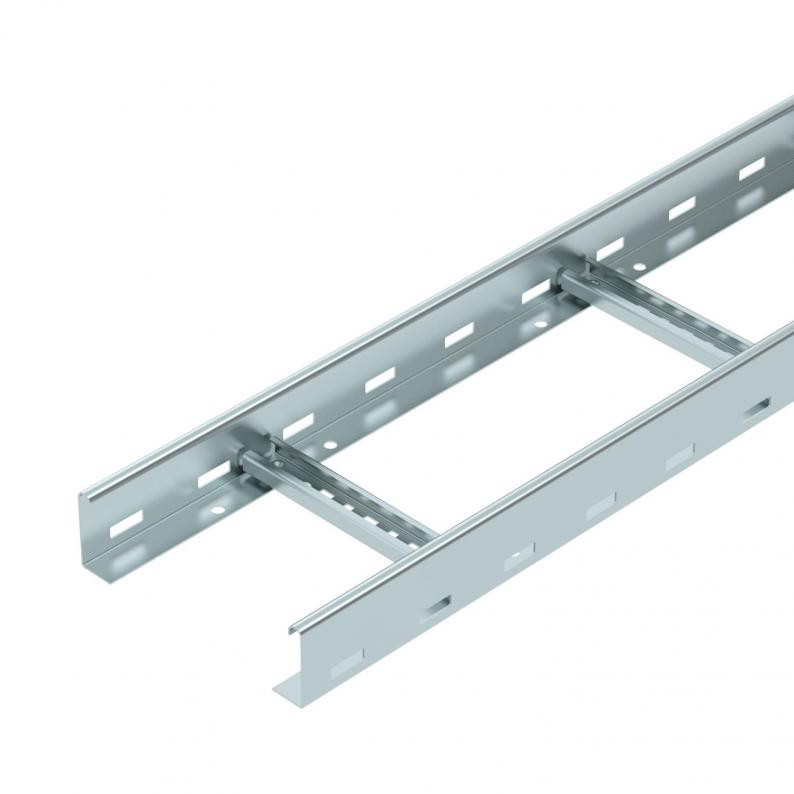

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,6259 kg CO₂e / 1 Meter |
| Dimension | 60x200x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 8000 mm² |
| Nutzquerschnitt | 80 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

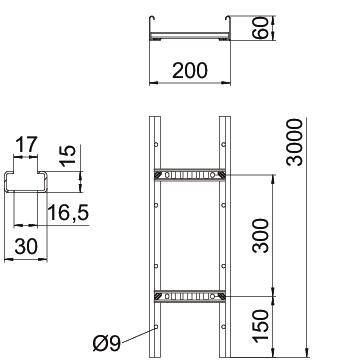

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Funktionserhalt
Breite
Länge
Art.Nr.
LCIS 610 3 FS
1,5 mm
nein
100 mm
3000 mm
6209608
LCIS 620 3 FS
1,5 mm
nein
200 mm
3000 mm
6209610
LCIS 630 3 FS
1,5 mm
nein
300 mm
3000 mm
6209612
LCIS 640 3 FS
1,5 mm
nein
400 mm
3000 mm
6209614
LCIS 650 3 FS
1,5 mm
nein
500 mm
3000 mm
6209616
LCIS 660 3 FS
1,5 mm
nein
600 mm
3000 mm
6209618
Breite
LCIS 610 3 FS
Art.Nr.
6209608
Holmstärke
1,5 mm
Funktionserhalt
nein
Breite
100 mm
Länge
3000 mm
LCIS 620 3 FS
Art.Nr.
6209610
Holmstärke
1,5 mm
Funktionserhalt
nein
Breite
200 mm
Länge
3000 mm
LCIS 630 3 FS
Art.Nr.
6209612
Holmstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
300 mm
LCIS 640 3 FS
Art.Nr.
6209614
Holmstärke
1,5 mm
Funktionserhalt
nein
Breite
400 mm
Länge
3000 mm
LCIS 650 3 FS
Art.Nr.
6209616
Länge
3000 mm
Breite
500 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
LCIS 660 3 FS
Art.Nr.
6209618
Holmstärke
1,5 mm
Breite
600 mm
Funktionserhalt
nein
Länge
3000 mm
