Kabelleiter LCIS 60, 3 m C30 FS
Kabelleiter LCIS 60, 3 m C30 FS
Art.Nr. 6209612 | EAN 4012196487585
Art.Nr. / Typ
Breite
Länge
3000 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

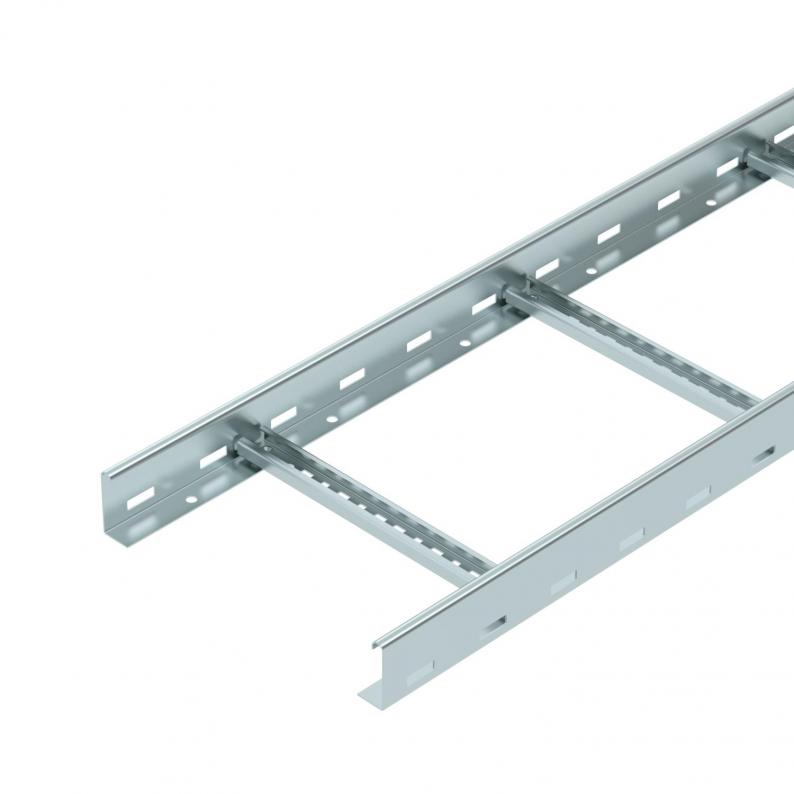

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,2099 kg CO₂e / 1 Meter |
| Dimension | 60x300x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 12000 mm² |
| Nutzquerschnitt | 120 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Holmstärke
Funktionserhalt
Art.Nr.
LCIS 610 3 FS
3000 mm
100 mm
1,5 mm
nein
6209608
LCIS 620 3 FS
3000 mm
200 mm
1,5 mm
nein
6209610
LCIS 630 3 FS
3000 mm
300 mm
1,5 mm
nein
6209612
LCIS 640 3 FS
3000 mm
400 mm
1,5 mm
nein
6209614
LCIS 650 3 FS
3000 mm
500 mm
1,5 mm
nein
6209616
LCIS 660 3 FS
3000 mm
600 mm
1,5 mm
nein
6209618
Breite
LCIS 610 3 FS
Art.Nr.
6209608
Länge
3000 mm
Breite
100 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
LCIS 620 3 FS
Art.Nr.
6209610
Holmstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
200 mm
LCIS 630 3 FS
Art.Nr.
6209612
Funktionserhalt
nein
Länge
3000 mm
Breite
300 mm
Holmstärke
1,5 mm
LCIS 640 3 FS
Art.Nr.
6209614
Breite
400 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
LCIS 650 3 FS
Art.Nr.
6209616
Holmstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
500 mm
LCIS 660 3 FS
Art.Nr.
6209618
Länge
3000 mm
Funktionserhalt
nein
Breite
600 mm
Holmstärke
1,5 mm
