Kabelleiter LCIS 60, 3 m C30 FT
Kabelleiter LCIS 60, 3 m C30 FT
Typ LCIS 610 3 FT | OBO Art.Nr. 6209719 | EAN 4012197347918
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,8902 kg CO2e / 1 Meter |
| Dimension | 60x100x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 4000 mm² |
| Nutzquerschnitt | 40 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

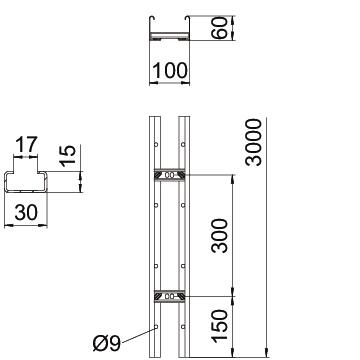

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 3,5m | 0,4 kN/m |
| Stützabstand 4,0m | 0,25 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Holmstärke
Länge
Funktionserhalt
Breite
OBO Art.Nr.
LCIS 610 3 FT
1,5 mm
3000 mm
nein
100 mm
6209719
LCIS 620 3 FT
1,5 mm
3000 mm
nein
200 mm
6209721
LCIS 630 3 FT
1,5 mm
3000 mm
nein
300 mm
6209723
LCIS 640 3 FT
1,5 mm
3000 mm
nein
400 mm
6209725
LCIS 650 3 FT
1,5 mm
3000 mm
nein
500 mm
6209727
LCIS 660 3 FT
1,5 mm
3000 mm
nein
600 mm
6209729
Breite
LCIS 610 3 FT
OBO Art.Nr.
6209719
Holmstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
100 mm
LCIS 620 3 FT
OBO Art.Nr.
6209721
Funktionserhalt
nein
Holmstärke
1,5 mm
Länge
3000 mm
Breite
200 mm
LCIS 630 3 FT
OBO Art.Nr.
6209723
Holmstärke
1,5 mm
Breite
300 mm
Länge
3000 mm
Funktionserhalt
nein
LCIS 640 3 FT
OBO Art.Nr.
6209725
Länge
3000 mm
Breite
400 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
LCIS 650 3 FT
OBO Art.Nr.
6209727
Funktionserhalt
nein
Länge
3000 mm
Holmstärke
1,5 mm
Breite
500 mm
LCIS 660 3 FT
OBO Art.Nr.
6209729
Holmstärke
1,5 mm
Länge
3000 mm
Breite
600 mm
Funktionserhalt
nein
