Kabelleiter LCIS 60, 3 m C30 FT
Typ LCIS 620 3 FT | Art.Nr. 6209721 | EAN 4012196431731
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

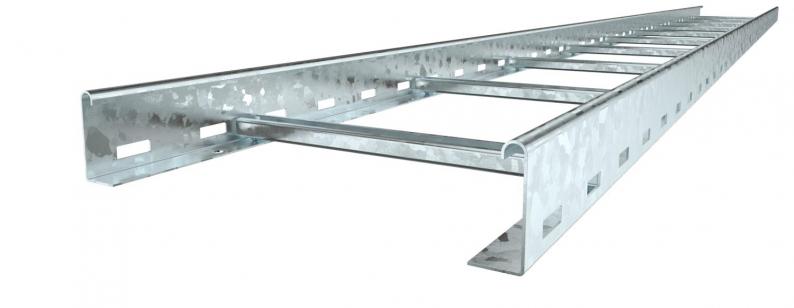

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten

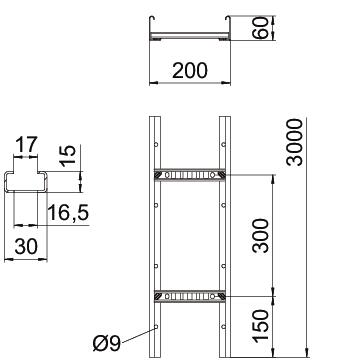

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 60 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 80 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 8000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 1,5 mm |
| Dimension | 60x200x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,2733 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2 kN/m |
|---|---|
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
| Stützabstand 1,5m | 3,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Art.Nr.
LCIS 610 3 FT
3000
100
nein
1,5
6209719
LCIS 620 3 FT
3000
200
nein
1,5
6209721
LCIS 630 3 FT
3000
300
nein
1,5
6209723
LCIS 640 3 FT
3000
400
nein
1,5
6209725
LCIS 650 3 FT
3000
500
nein
1,5
6209727
LCIS 660 3 FT
3000
600
nein
1,5
6209729
Breite
LCIS 610 3 FT
Art.Nr.
6209719
Länge
3000
Breite
100
Funktionserhalt
nein
Holmstärke
1,5
LCIS 620 3 FT
Art.Nr.
6209721
Länge
3000
Breite
200
Funktionserhalt
nein
Holmstärke
1,5
LCIS 630 3 FT
Art.Nr.
6209723
Länge
3000
Breite
300
Funktionserhalt
nein
Holmstärke
1,5
LCIS 640 3 FT
Art.Nr.
6209725
Länge
3000
Breite
400
Funktionserhalt
nein
Holmstärke
1,5
LCIS 650 3 FT
Art.Nr.
6209727
Länge
3000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
LCIS 660 3 FT
Art.Nr.
6209729
Länge
3000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
