Kabelleiter LCIS 60, 6 m C30 A2
Kabelleiter LCIS 60, 6 m C30 A2
Typ LCIS 620 6 A2 | OBO Art.Nr. 6207252 | EAN 4012196431687
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
6000 mm
Holmstärke
1,5 mm
kl. VKE: 6 m
6m
Beschreibung

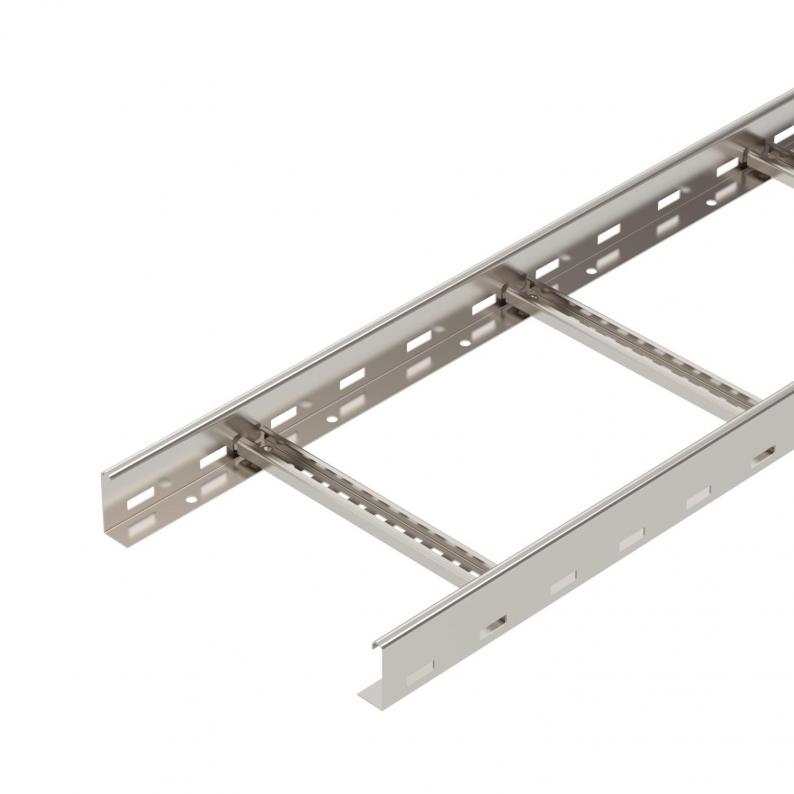

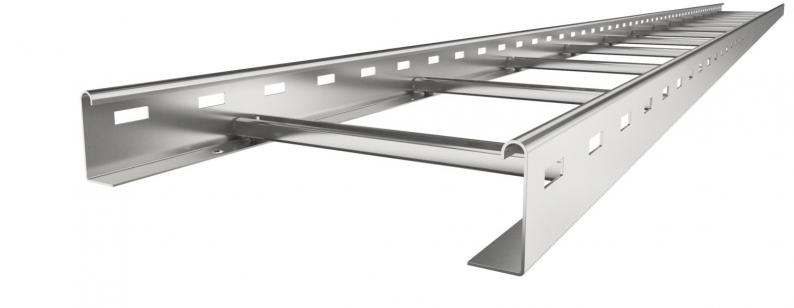

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,4903 kg CO2e / 1 Meter |
| Dimension | 60x200x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 8000 mm² |
| Nutzquerschnitt | 80 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

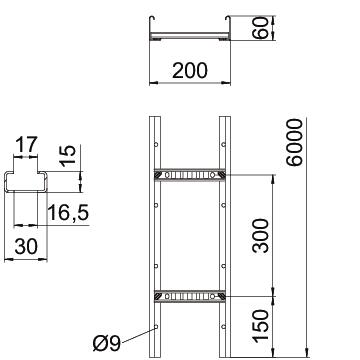

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Länge
Breite
Holmstärke
OBO Art.Nr.
LCIS 620 6 A2
nein
6000 mm
200 mm
1,5 mm
6207252
LCIS 630 6 A2
nein
6000 mm
300 mm
1,5 mm
6207254
LCIS 640 6 A2
nein
6000 mm
400 mm
1,5 mm
6207256
LCIS 650 6 A2
nein
6000 mm
500 mm
1,5 mm
6207258
LCIS 660 6 A2
nein
6000 mm
600 mm
1,5 mm
6207260
Breite
LCIS 620 6 A2
OBO Art.Nr.
6207252
Funktionserhalt
nein
Länge
6000 mm
Breite
200 mm
Holmstärke
1,5 mm
LCIS 630 6 A2
OBO Art.Nr.
6207254
Länge
6000 mm
Funktionserhalt
nein
Holmstärke
1,5 mm
Breite
300 mm
LCIS 640 6 A2
OBO Art.Nr.
6207256
Länge
6000 mm
Funktionserhalt
nein
Holmstärke
1,5 mm
Breite
400 mm
LCIS 650 6 A2
OBO Art.Nr.
6207258
Holmstärke
1,5 mm
Breite
500 mm
Funktionserhalt
nein
Länge
6000 mm
LCIS 660 6 A2
OBO Art.Nr.
6207260
Länge
6000 mm
Funktionserhalt
nein
Breite
600 mm
Holmstärke
1,5 mm
