Kabelleiter LCIS 60, 6 m C30 A4
Typ LCIS 620 6 A4
|Art.Nr. 6207202
|EAN 4012196431960
Art.Nr. / Typ
Länge
Breite
Holmstärke
kl. VKE: 6 m
6m
m
Beschreibung

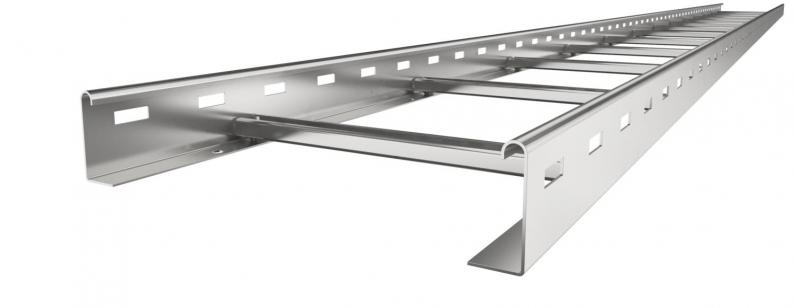

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, passende Bügelschelle 2056 H-Fuß, Typ BS-H….
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten

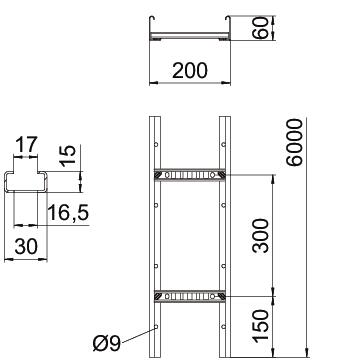

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 60 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 80 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 8000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 1,5 mm |
| Dimension | 60x200x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Farbe | edelstahl |
| Produktserie | LCIS-Serie |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
13,5051 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| EPD Verified | Ja |
|---|---|
| Ablaufdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-Standard / LCA-Standard (Normen) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,5051 kg CO2e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 13,5051 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-14T00:00:00.000+0200 |
| Deklarierte Einheit (LCA) | Meter |
| Menge der deklarierten Einheit (LCA) | 1 |
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Art.Nr.
LCIS 620 6 A4
6000
200
nein
1,5
6207202
LCIS 630 6 A4
6000
300
nein
1,5
6207204
LCIS 640 6 A4
6000
400
nein
1,5
6207206
LCIS 650 6 A4
6000
500
nein
1,5
6207208
LCIS 660 6 A4
6000
600
nein
1,5
6207210
Breite
LCIS 620 6 A4
Art.Nr.
6207202
Länge
6000
Breite
200
Funktionserhalt
nein
Holmstärke
1,5
LCIS 630 6 A4
Art.Nr.
6207204
Länge
6000
Breite
300
Funktionserhalt
nein
Holmstärke
1,5
LCIS 640 6 A4
Art.Nr.
6207206
Länge
6000
Breite
400
Funktionserhalt
nein
Holmstärke
1,5
LCIS 650 6 A4
Art.Nr.
6207208
Länge
6000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
LCIS 660 6 A4
Art.Nr.
6207210
Länge
6000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
