Kabelleiter LCIS 60, 6 m C30 FT
Kabelleiter LCIS 60, 6 m C30 FT
Typ LCIS 620 6 FT | OBO Art.Nr. 6209643 | EAN 4012196431786
Art.Nr. / Typ
Breite
Länge
6000 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

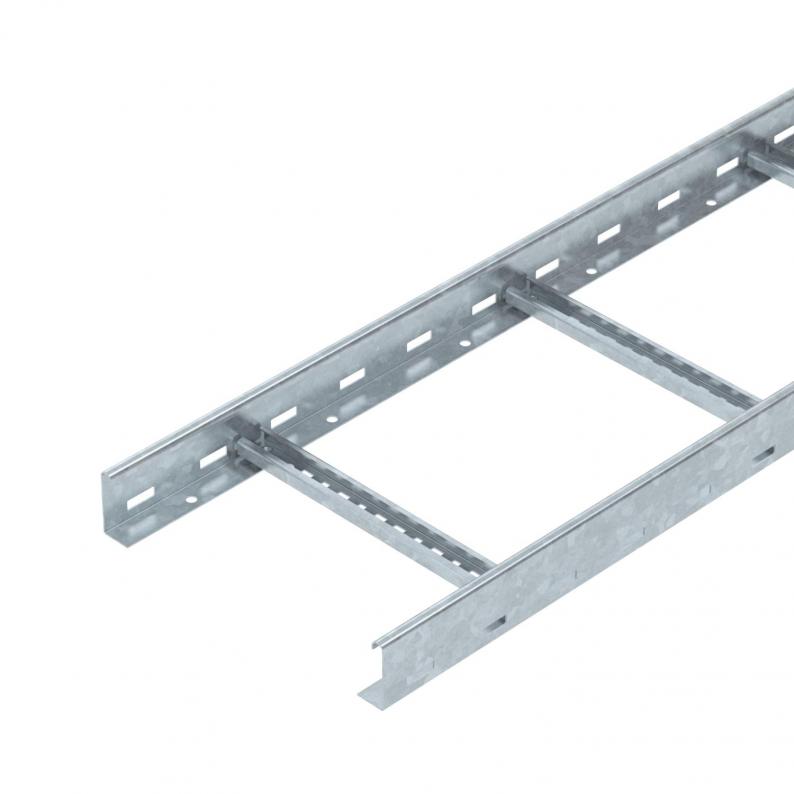

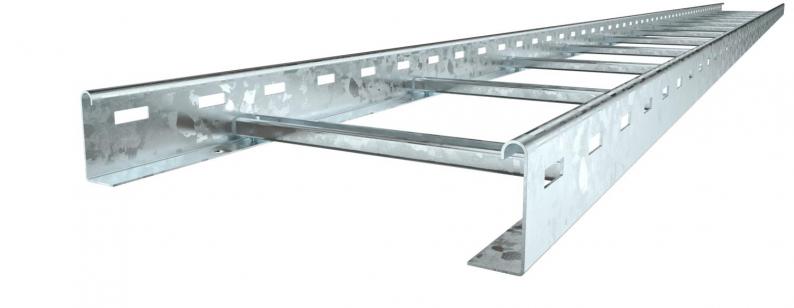

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,1553 kg CO2e / 1 Meter |
| Dimension | 60x200x6000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 80 cm² |
| Nutzquerschnitt | 8000 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

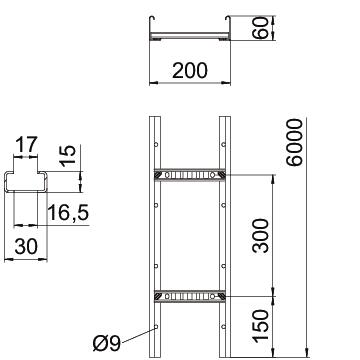

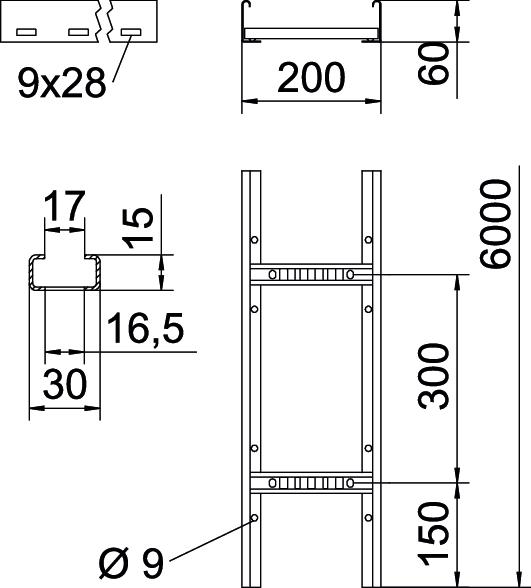

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Holmstärke
Breite
Funktionserhalt
OBO Art.Nr.
LCIS 620 6 FT
6000 mm
1,5 mm
200 mm
nein
6209643
LCIS 630 6 FT
6000 mm
1,5 mm
300 mm
nein
6209645
LCIS 640 6 FT
6000 mm
1,5 mm
400 mm
nein
6209647
LCIS 650 6 FT
6000 mm
1,5 mm
500 mm
nein
6209649
LCIS 660 6 FT
6000 mm
1,5 mm
600 mm
nein
6209651
Breite
LCIS 620 6 FT
OBO Art.Nr.
6209643
Länge
6000 mm
Holmstärke
1,5 mm
Breite
200 mm
Funktionserhalt
nein
LCIS 630 6 FT
OBO Art.Nr.
6209645
Holmstärke
1,5 mm
Breite
300 mm
Funktionserhalt
nein
Länge
6000 mm
LCIS 640 6 FT
OBO Art.Nr.
6209647
Funktionserhalt
nein
Holmstärke
1,5 mm
Breite
400 mm
Länge
6000 mm
LCIS 650 6 FT
OBO Art.Nr.
6209649
Länge
6000 mm
Breite
500 mm
Holmstärke
1,5 mm
Funktionserhalt
nein
LCIS 660 6 FT
OBO Art.Nr.
6209651
Breite
600 mm
Holmstärke
1,5 mm
Länge
6000 mm
Funktionserhalt
nein
