Kabelleiter LG 110, 3 m VS FS
Typ LG 113 VS 3 FS | Art.Nr. 6216407 | EAN 4012195064497
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung

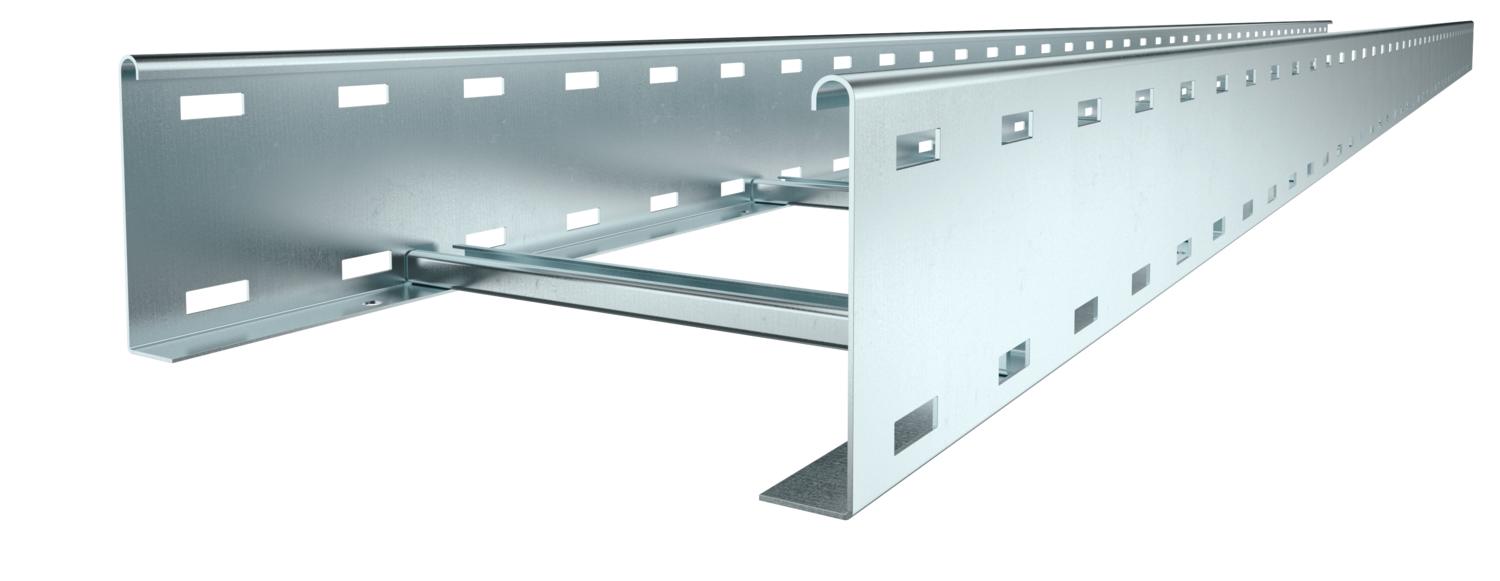

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Die passende Bügelschelle Typ BS-H... finden Sie im Abgriff Steigeleiter-Systeme.
Technische Daten

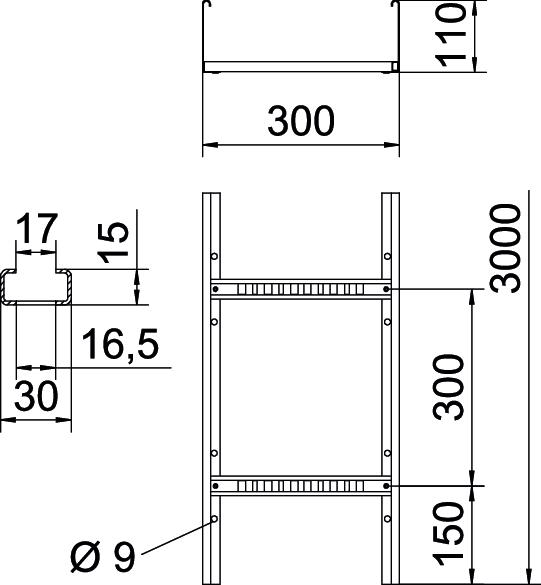

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 110 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 283 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 28300 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 110x300x3000 |
| Holmstärke | 1,5 mm |
| Dimension | 110x300x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,6084 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 3,1 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,4 kN/m |
| Stützabstand 3,5m | 0,9 kN/m |
| Stützabstand 4,0m | 0,65 kN/m |
| Stützabstand 4,5m | 0,55 kN/m |
| Stützabstand 5,0m | 0,5 kN/m |
| Stützabstand 6,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
