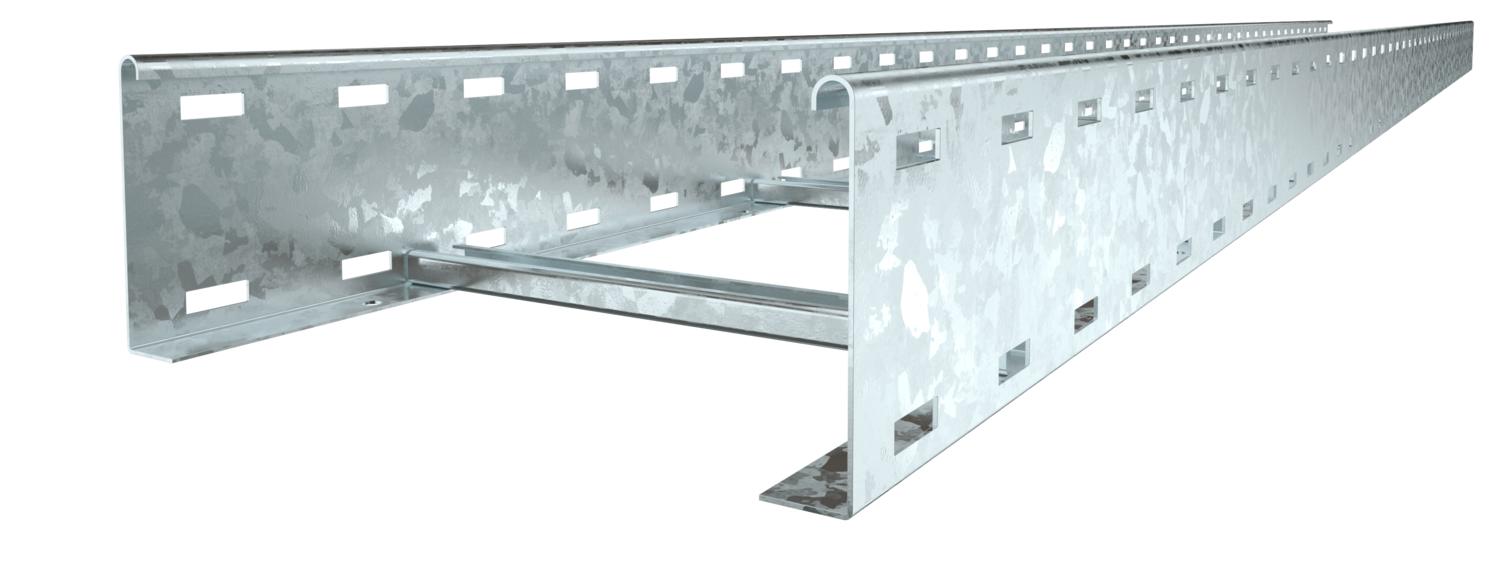

Kabelleiter LG 110, 3 m VS FT
Typ LG 114 VS 3 FT | Art.Nr. 6216429 | EAN 4012195065258
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Die passende Bügelschelle Typ 2056 finden Sie im Abgriff Steigeleiter-Systeme.
Technische Daten

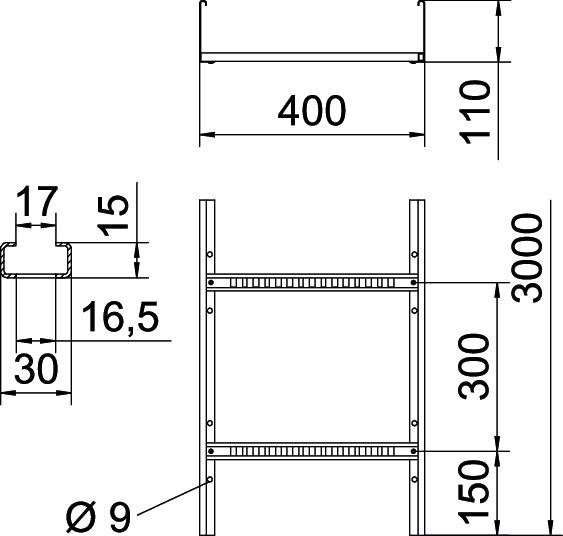

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 400 mm |
| Höhe | 110 mm |
| Maß B | 400 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 378 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 37800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 110x400x3000 |
| Holmstärke | 1,5 mm |
| Dimension | 110x400x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,9171 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 3,1 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,4 kN/m |
| Stützabstand 3,5m | 0,9 kN/m |
| Stützabstand 4,0m | 0,65 kN/m |
| Stützabstand 4,5m | 0,55 kN/m |
| Stützabstand 5,0m | 0,5 kN/m |
| Stützabstand 6,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
