Kabelleiter LG 60, 3 m VS FS

Typ LG 630 VS 3 FS | Art.Nr. 6208541 | EAN 4012195064053

Art.Nr. / Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
bandverzinkt
Werkstoff
Stahl

kl. VKE: 3 m

Beschreibung

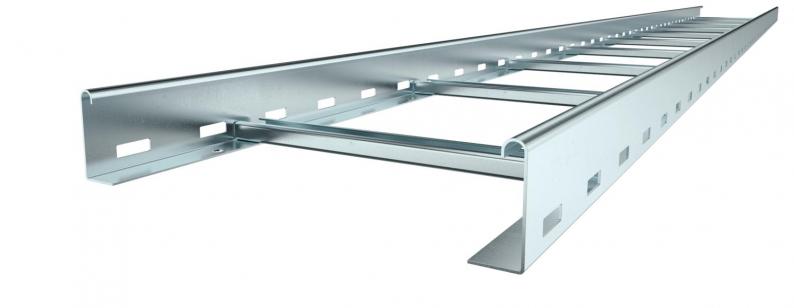

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Kabel können mit der passenden Bügelschelle Typ 2056 montiert werden.

Die Kabelleitern in den Breiten 200 mm bis 400 mm sind auch zulässig für die vertikale Montage als Steigeleiter in Anlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12. Kabel können mit der für den Funktionserhalt zugelassenen Bügelschelle Typ 2056 M montiert werden.

  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

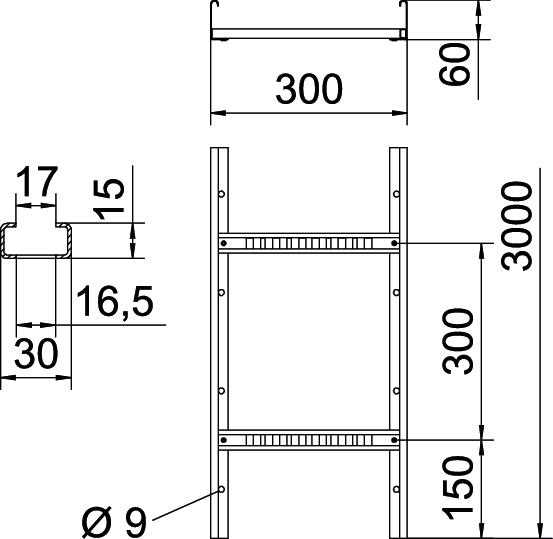

Abmessungen

Länge3000 mm
Breite300 mm
Höhe60 mm
Maß B300 mm
Schlitzmaß Sprosse16,50

Technische Daten

Funktionserhaltja
Seitenlochungja
Weitspann-Ausführungnein
Nutzquerschnitt148 cm²
Rostfreier Stahl, gebeiztnein
Nutzquerschnitt14800 mm²
Sprossenabstand300 mm
Ausführung der SprossenProfil gelocht
Ausführung des Seitenholmsflaches Profil
Befestigung der Sprosseblindgenietet
Abmessung60x300x3000
Holmstärke1,5 mm
Dimension60x300x3000
Oberflächebandverzinkt
WerkstoffStahl
Farbezink
BrandschutzFunktionserhalt Normtragekonstruktion
CO2 Fußabdruck (GWP) Cradle-to-Gate6,9591 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m1,1 kN/m
Stützabstand 3,5m0,75 kN/m
Stützabstand 4,0m0,45 kN/m
Stützabstand 4,5m0,3 kN/m
Stützabstand 5,0m0,15 kN/m
Stützabstand 1,5m3,1 kN/m
Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)

Zubehör

Systemzubehör
Montagezubehör
Typ
DRL 300 FS

kl. VKE: 3 m

Ausführungen

Breite
Funktionserhalt
LG 620 VS 3 FS
Art.Nr.
6208538
Länge
3000
Breite
200
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
LG 630 VS 3 FS
Art.Nr.
6208541
Länge
3000
Breite
300
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
LG 640 VS 3 FS
Art.Nr.
6208544
Länge
3000
Breite
400
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
LG 650 VS 3 FS
Art.Nr.
6208547
Länge
3000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
LG 660 VS 3 FS
Art.Nr.
6208550
Länge
3000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
