Kabelleiter LG 60, 6 m VS A4
Kabelleiter LG 60, 6 m VS A4
Art.Nr. 6101200 | EAN 4012196159314
Art.Nr. / Typ
Breite
Länge
6000 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
Holmstärke
1,5 mm
kl. VKE: 6 m
6m
Beschreibung

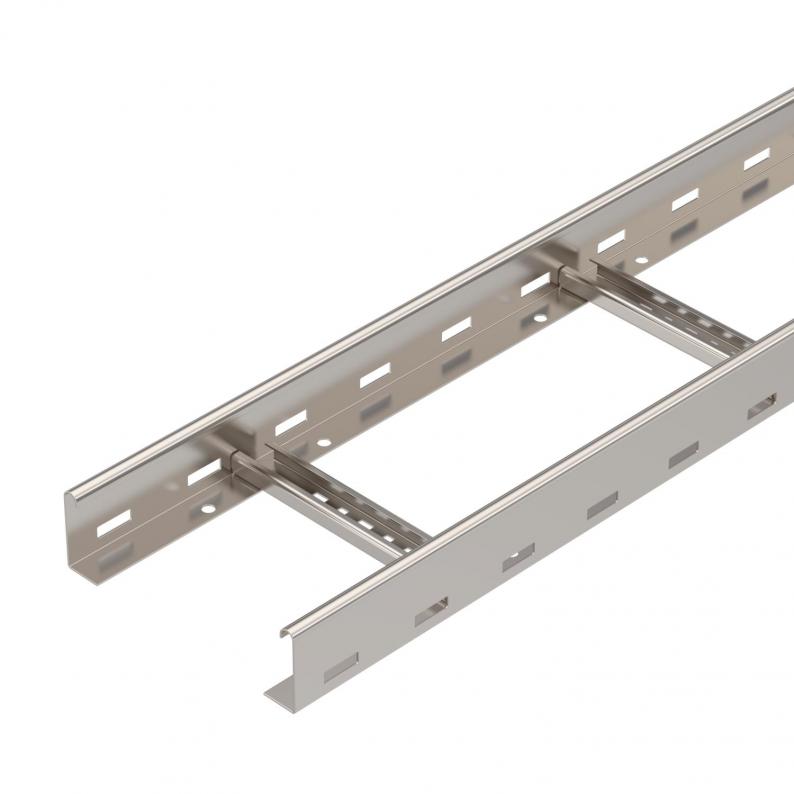

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 60x200x6000 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,6246 kg CO2e / 1 Meter |
| Dimension | 60x200x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 9800 mm² |
| Nutzquerschnitt | 98 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 16,50 |
Belastungen
| Stützabstand 1,5m | 3,1 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Funktionserhalt
Breite
Werkstoff
Oberfläche
Holmstärke
Art.Nr.
LG 620 VS6 A4
6000 mm
nein
200 mm
Edelstahl, rostfrei 1.4571
blank, nachbehandelt
1,5 mm
6101200
LG 630 VS6 A4
6000 mm
nein
300 mm
Edelstahl, rostfrei 1.4571
blank, nachbehandelt
1,5 mm
6101208
LG 640 VS6 A4
6000 mm
nein
400 mm
Edelstahl, rostfrei 1.4571
blank, nachbehandelt
1,5 mm
6101216
LG 650 VS6 A4
6000 mm
nein
500 mm
Edelstahl, rostfrei 1.4571
blank, nachbehandelt
1,5 mm
6101223
LG 660 VS6 A4
6000 mm
nein
600 mm
Edelstahl, rostfrei 1.4571
blank, nachbehandelt
1,5 mm
6101232
