Kabelleiter LG 60, 6 m VS A4

Typ LG 640 VS6 A4 | Art.Nr. 6101216 | EAN 4012195022114

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

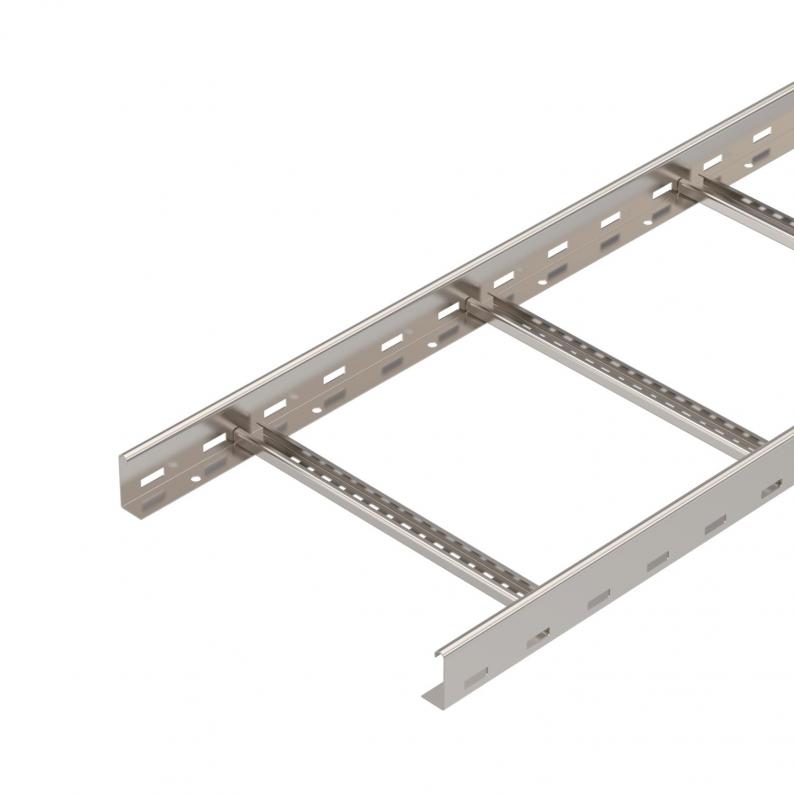

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Die passende Bügelschelle Typ BS-H... finden Sie im Abgriff Steigeleiter-Systeme.

  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Kabelleiter, Seitenhöhe 60 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

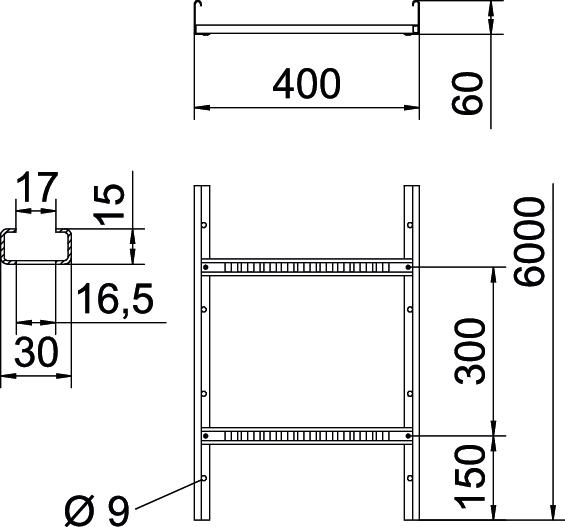

Abmessungen

Länge6000 mm
Breite400 mm
Höhe60 mm
Maß B400 mm
Schlitzmaß Sprosse16,50

Technische Daten

Funktionserhaltnein
Seitenlochungja
Weitspann-Ausführungnein
Nutzquerschnitt198 cm²
Rostfreier Stahl, gebeiztnein
Nutzquerschnitt19800 mm²
Sprossenabstand300 mm
Ausführung der SprossenProfil gelocht
Ausführung des Seitenholmsflaches Profil
Befestigung der Sprosseblindgenietet
Abmessung60x400x6000
Holmstärke1,5 mm
Dimension60x400x6000
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4571
Farbeedelstahl
CO2 Fußabdruck (GWP) Cradle-to-Gate16,0526 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m1,1 kN/m
Stützabstand 3,5m0,75 kN/m
Stützabstand 4,0m0,45 kN/m
Stützabstand 4,5m0,3 kN/m
Stützabstand 5,0m0,15 kN/m
Stützabstand 1,5m3,1 kN/m
Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
