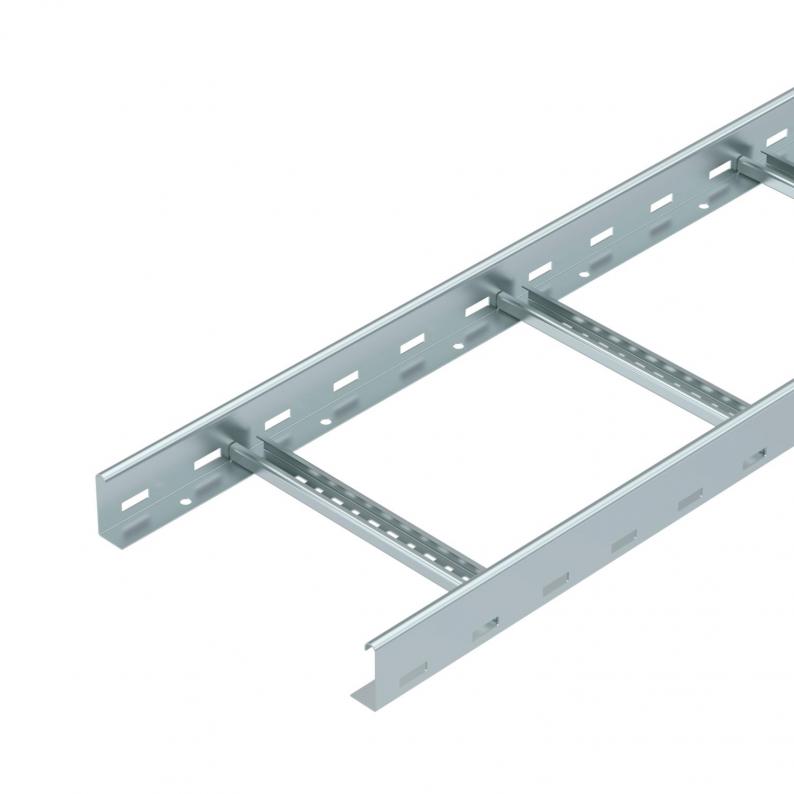

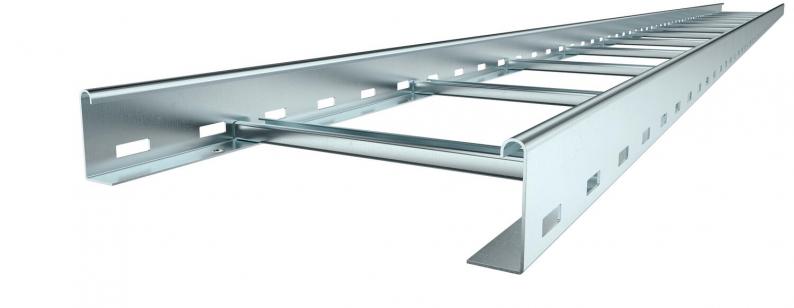

Kabelleiter LG 60, 6 m VS FS
Typ LG 630 VS 6 FS | Art.Nr. 6208630 | EAN 4012195064268
kl. VKE: 6 m
Beschreibung
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Kabel können mit der passenden Bügelschelle Typ 2056 montiert werden.
Die Kabelleitern in den Breiten 200 mm bis 400 mm sind auch zulässig für die vertikale Montage als Steigeleiter in Anlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12. Kabel können mit der für den Funktionserhalt zugelassenen Bügelschelle Typ 2056 M montiert werden.
Technische Daten

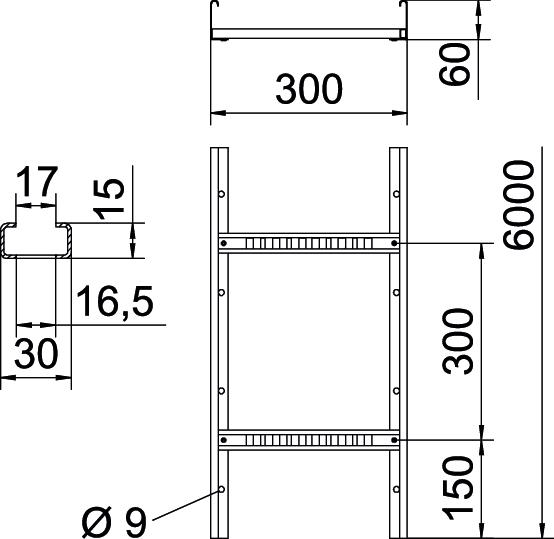

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 60 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 148 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 14800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 60x300x6000 |
| Holmstärke | 1,5 mm |
| Dimension | 60x300x6000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt Normtragekonstruktion |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,9409 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,25 kN/m |
|---|---|
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,15 kN/m |
| Stützabstand 1,5m | 3,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
