Kabelleiter LG 60, 6 m VS FT
Typ LG 630 VS 6 FT | Art.Nr. 6208653 | EAN 4012195064350
Art.Nr. / Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 6 m
6m
Beschreibung

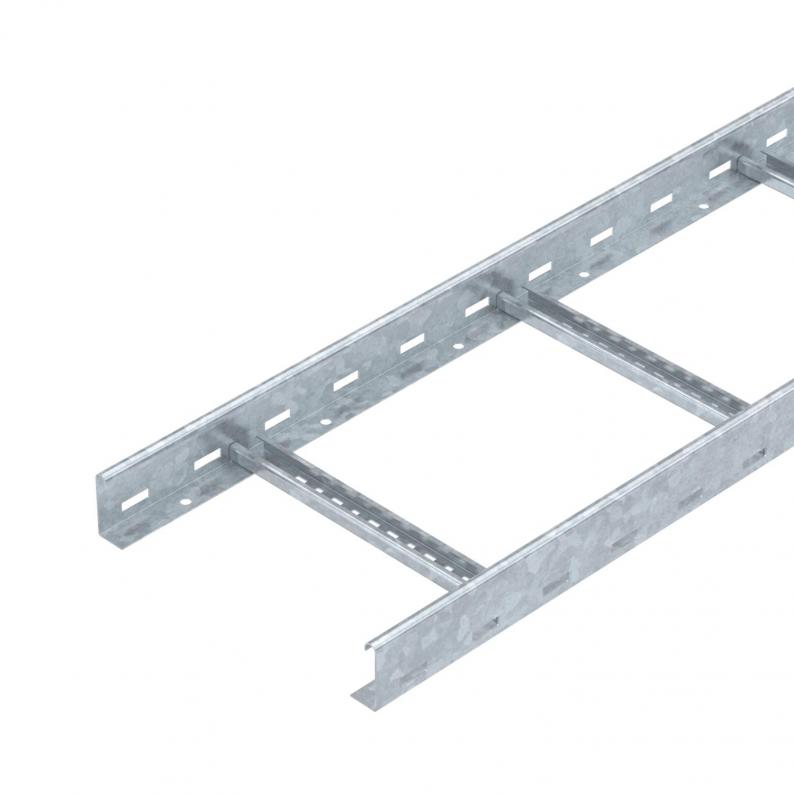

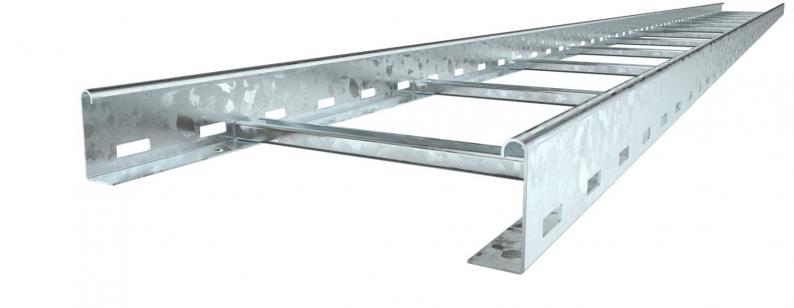

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Die passende Bügelschelle vom Typ 2056 finden Sie im Abgriff Steigeleiter-Systeme.
Technische Daten

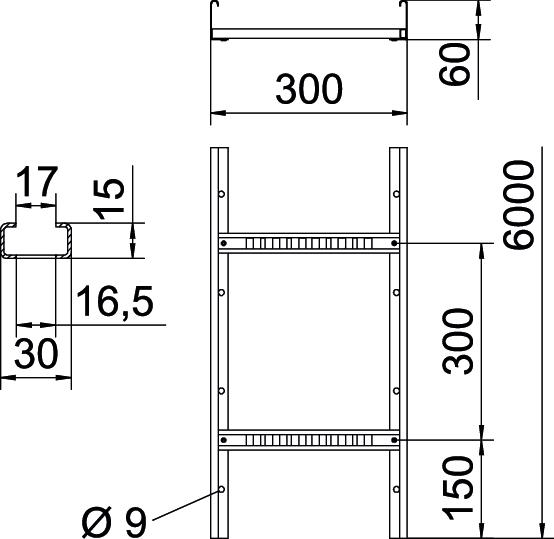

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 60 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 148 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 14800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 60x300x6000 |
| Holmstärke | 1,5 mm |
| Dimension | 60x300x6000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt Normtragekonstruktion |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,6961 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,25 kN/m |
|---|---|
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,15 kN/m |
| Stützabstand 1,5m | 3,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
Werkstoff
Art.Nr.
LG 620 VS 6 FT
6000
200
ja
1,5
tauchfeuerverzinkt
Stahl
6208650
LG 630 VS 6 FT
6000
300
ja
1,5
tauchfeuerverzinkt
Stahl
6208653
LG 640 VS 6 FT
6000
400
ja
1,5
tauchfeuerverzinkt
Stahl
6208656
LG 650 VS 6 FT
6000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6208659
LG 660 VS 6 FT
6000
600
nein
1,5
tauchfeuerverzinkt
Stahl
6208661
Breite
Funktionserhalt
LG 620 VS 6 FT
Art.Nr.
6208650
Länge
6000
Breite
200
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 630 VS 6 FT
Art.Nr.
6208653
Länge
6000
Breite
300
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 640 VS 6 FT
Art.Nr.
6208656
Länge
6000
Breite
400
Funktionserhalt
ja
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 650 VS 6 FT
Art.Nr.
6208659
Länge
6000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 660 VS 6 FT
Art.Nr.
6208661
Länge
6000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
