Kabelleiter LG 60, 6 m VS FT

Kabelleiter LG 60, 6 m VS FT

Art.Nr. 6208661 | EAN 4012195064381

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
Holmstärke
1,5 mm
Länge
6000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

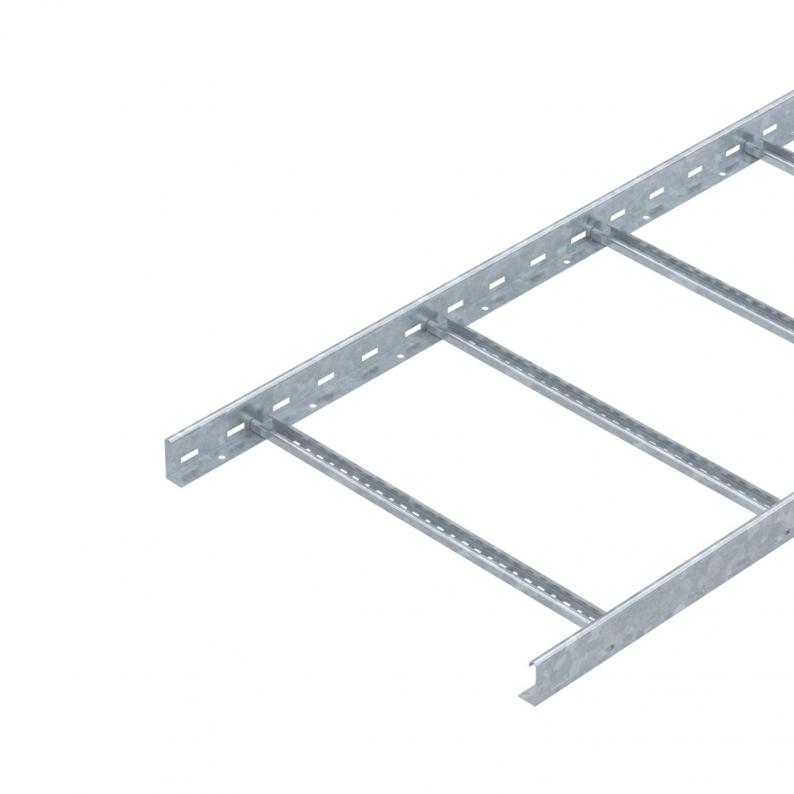

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Kabelleiter, Seitenhöhe 60 mm

Technische Daten

Technische Daten

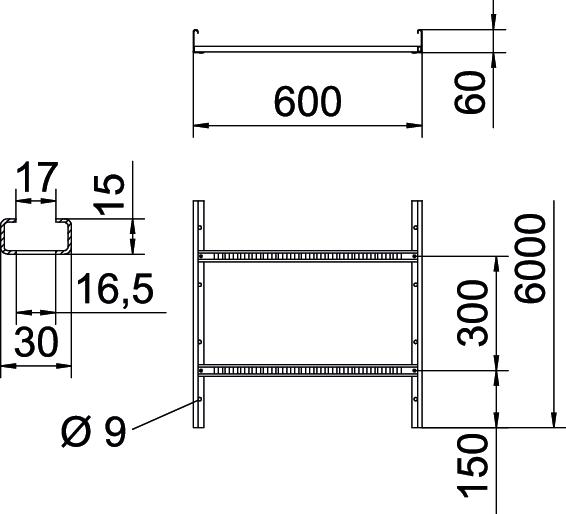

Abmessung60x600x6000
Ausführung der SprossenProfil gelocht
Ausführung des Seitenholmsflaches Profil
Befestigung der Sprosseblindgenietet
CO2 Fußabdruck (GWP) Cradle-to-Gate8,6196 kg CO₂e / 1 Meter
Dimension60x600x6000
Farbezink
Funktionserhaltnein
Holmstärke1,5 mm
Nutzquerschnitt29800 mm²
Nutzquerschnitt298 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Sprossenabstand300 mm
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite600 mm
Höhe60 mm
Länge6000 mm
Maß B600 mm
Schlitzmaß Sprosse16,50

Belastungen

Stützabstand 1,5m3,1 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m1,1 kN/m
Stützabstand 3,5m0,75 kN/m
Stützabstand 4,0m0,45 kN/m
Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
