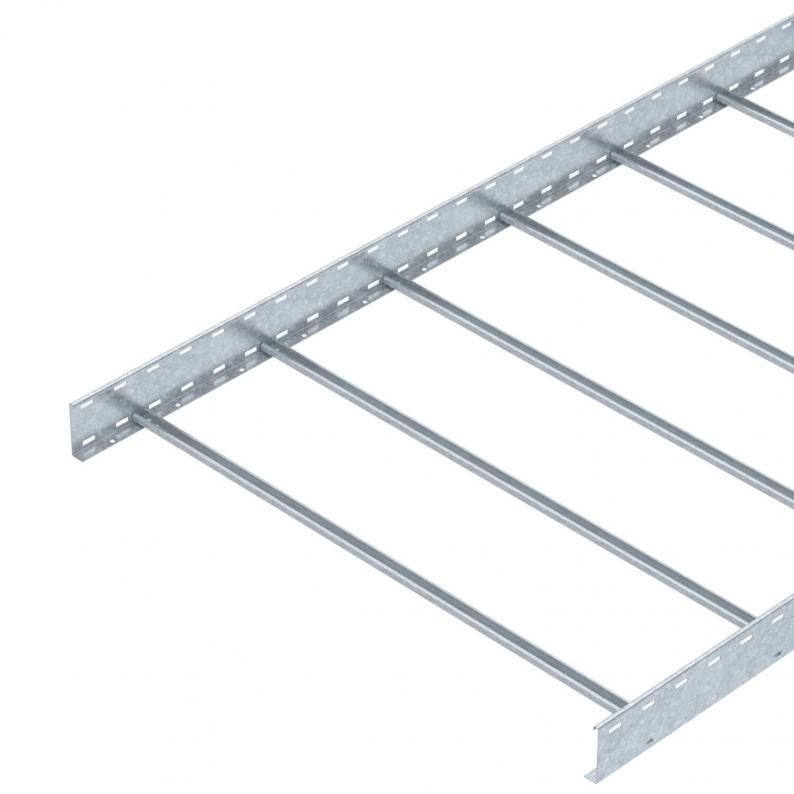

Kabelleiter SLCS 110, 3 m C30 FT
Typ SLCS 11120 3 FT
|Art.Nr. 6207322
|EAN 4012196431953
Art.Nr. / Typ
Länge
Breite
Holmstärke
kl. VKE: 3 m
3m
m
Beschreibung
Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 1200 mm |
| Höhe | 110 mm |
| Maß B | 1100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 1180 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 118000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil ungelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 2 mm |
| Dimension | 110x1200x3m |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
Belastungen
| Stützabstand 2,0m | 3,5 kN/m |
|---|---|
| Stützabstand 3,0m | 1,9 kN/m |
| Stützabstand 4,0m | 1 kN/m |
| Stützabstand 5,0m | 0,8 kN/m |
| Stützabstand 6,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
17,8396 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| EPD Verified | Ja |
|---|---|
| Ablaufdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
| EPD-Standard / LCA-Standard (Normen) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 17,8396 kg CO2e / 1 Meter |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Art.Nr.
SLCS 1120 3 FT
3000
200
nein
2
6207302
SLCS 1130 3 FT
3000
300
nein
2
6207304
SLCS 1140 3 FT
3000
400
nein
2
6207306
SLCS 1145 3 FT
3000
450
nein
2
6207308
SLCS 1150 3 FT
3000
500
nein
2
6207310
SLCS 1160 3 FT
3000
600
nein
2
6207312
SLCS 1175 3 FT
3000
750
nein
2
6207314
SLCS 1180 3 FT
3000
800
nein
2
6207316
SLCS 1190 3 FT
3000
900
nein
2
6207318
SLCS 11100 3 FT
3000
1000
nein
2
6207320
SLCS 11120 3 FT
3000
1200
nein
2
6207322
