Kabelleiter SLCS 110, 3 m C30 FT
Kabelleiter SLCS 110, 3 m C30 FT
Art.Nr. 6207304 | EAN 4012196431861
Art.Nr. / Typ
Breite
Länge
3000 mm
Funktionserhalt
nein
Holmstärke
2 mm
kl. VKE: 3 m
3m
Beschreibung

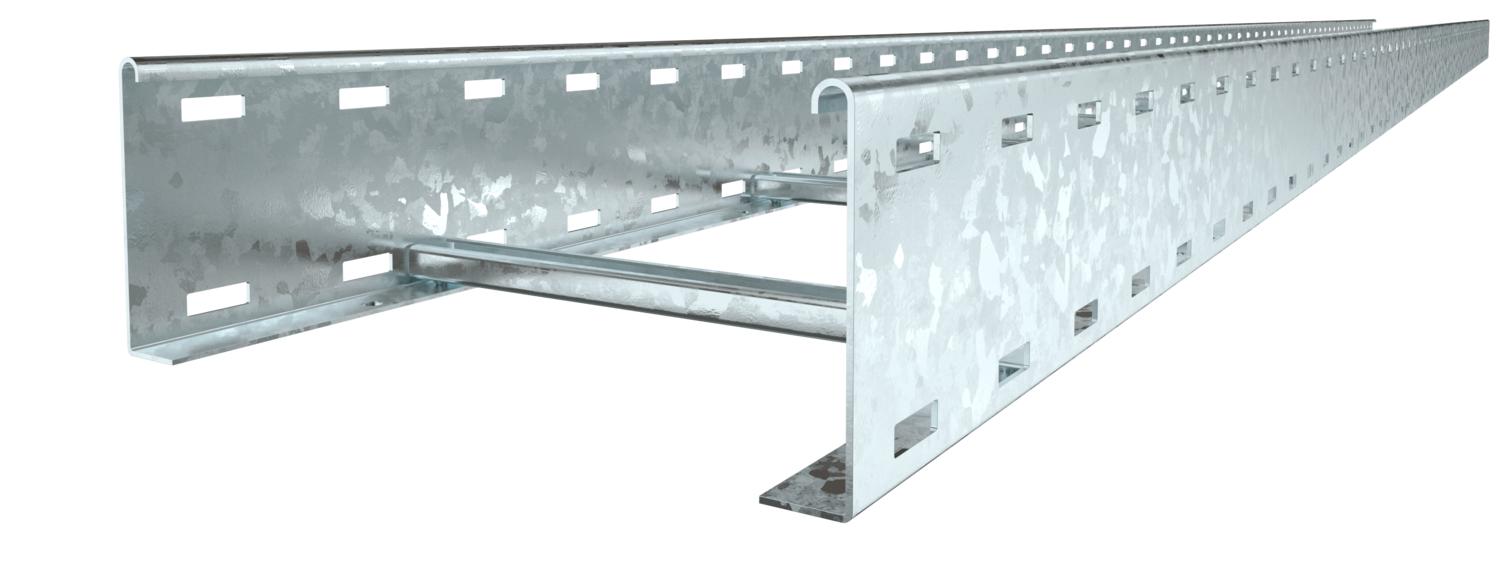

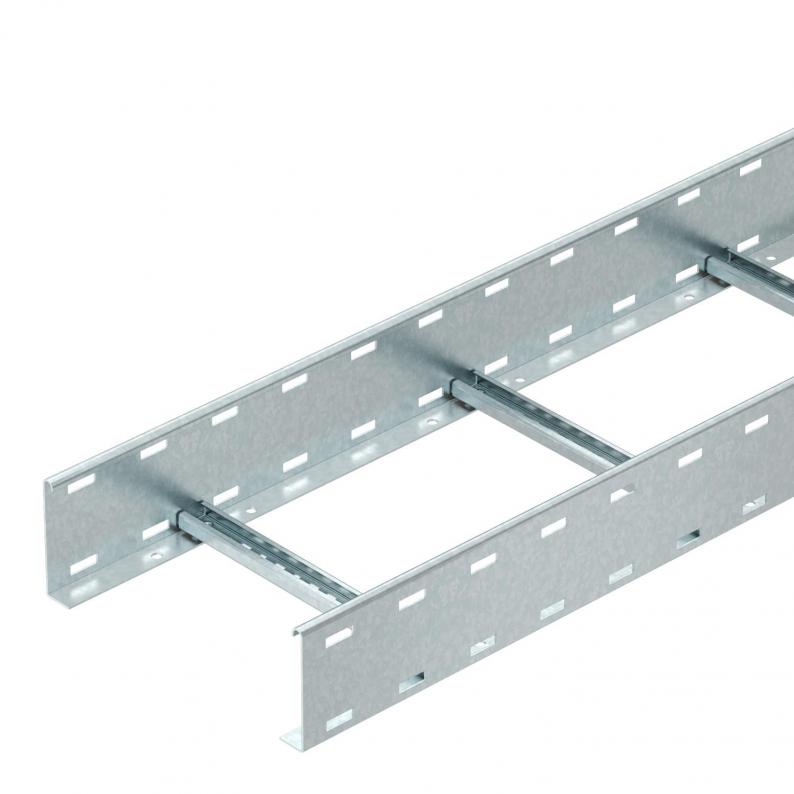

Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil ungelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 12,2432 kg CO₂e / 1 Meter |
| Dimension | 110x300x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 270 cm² |
| Nutzquerschnitt | 27000 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

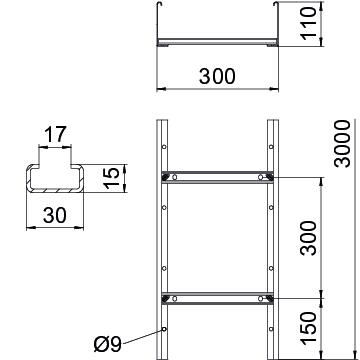

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 2,0m | 4 kN/m |
|---|---|
| Stützabstand 2,5m | 3 kN/m |
| Stützabstand 3,0m | 2,3 kN/m |
| Stützabstand 3,5m | 1,6 kN/m |
| Stützabstand 4,0m | 1 kN/m |
| Stützabstand 4,5m | 0,83 kN/m |
| Stützabstand 5,0m | 0,7 kN/m |
| Stützabstand 6,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Funktionserhalt
Holmstärke
Art.Nr.
SLCS 1120 3 FT
200 mm
3000 mm
nein
2 mm
6207302
SLCS 1130 3 FT
300 mm
3000 mm
nein
2 mm
6207304
SLCS 1140 3 FT
400 mm
3000 mm
nein
2 mm
6207306
SLCS 1145 3 FT
450 mm
3000 mm
nein
2 mm
6207308
SLCS 1150 3 FT
500 mm
3000 mm
nein
2 mm
6207310
SLCS 1160 3 FT
600 mm
3000 mm
nein
2 mm
6207312
SLCS 1175 3 FT
750 mm
3000 mm
nein
2 mm
6207314
SLCS 1180 3 FT
800 mm
3000 mm
nein
2 mm
6207316
SLCS 1190 3 FT
900 mm
3000 mm
nein
2 mm
6207318
SLCS 11100 3 FT
1000 mm
3000 mm
nein
2 mm
6207320
SLCS 11120 3 FT
1200 mm
3000 mm
nein
2 mm
6207322
