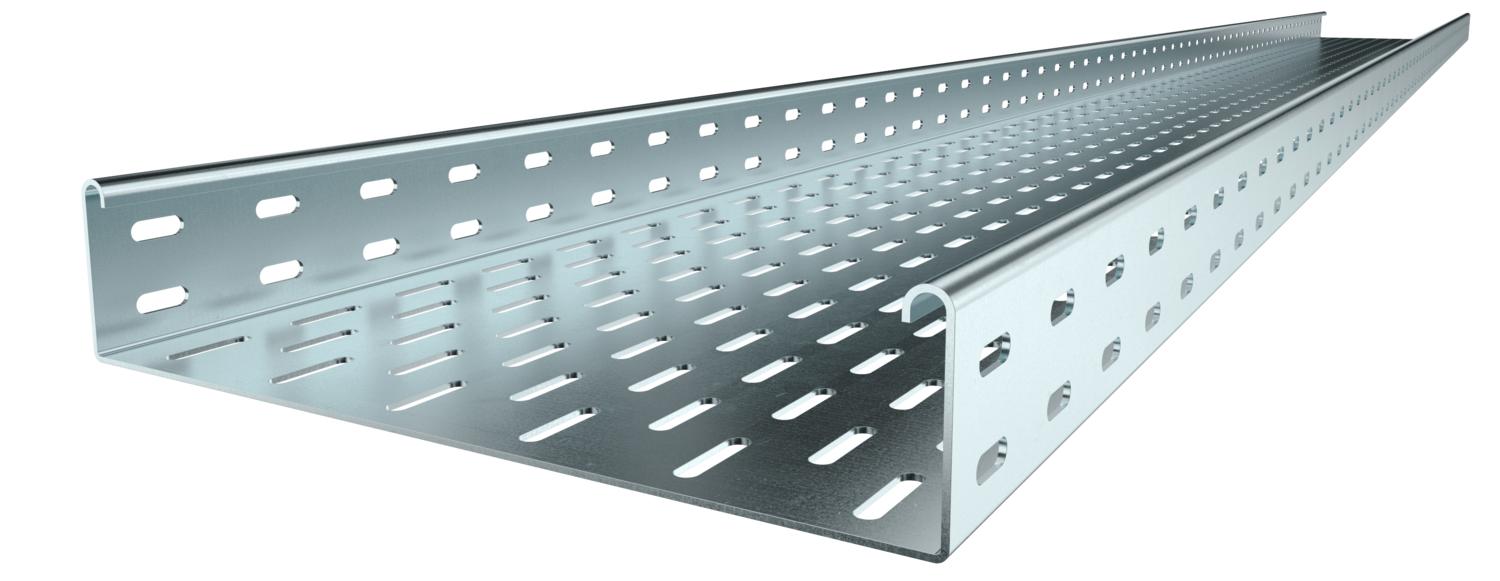

Kabelrinne EKS 60 FS
Typ EKS 620 FS | Art.Nr. 6056229 | EAN 4012196114672
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
EKS 60 = Extraschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Längsverbinder sind bei allen Ausführungen anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 60 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 118 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 2 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 11800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 200 |
| Dimension | 60x200x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,249 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,2 kN/m |
|---|---|
| Stützabstand 2,5m | 1,6 kN/m |
| Stützabstand 3,0m | 0,95 kN/m |
| Stützabstand 1,5m | 3,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
