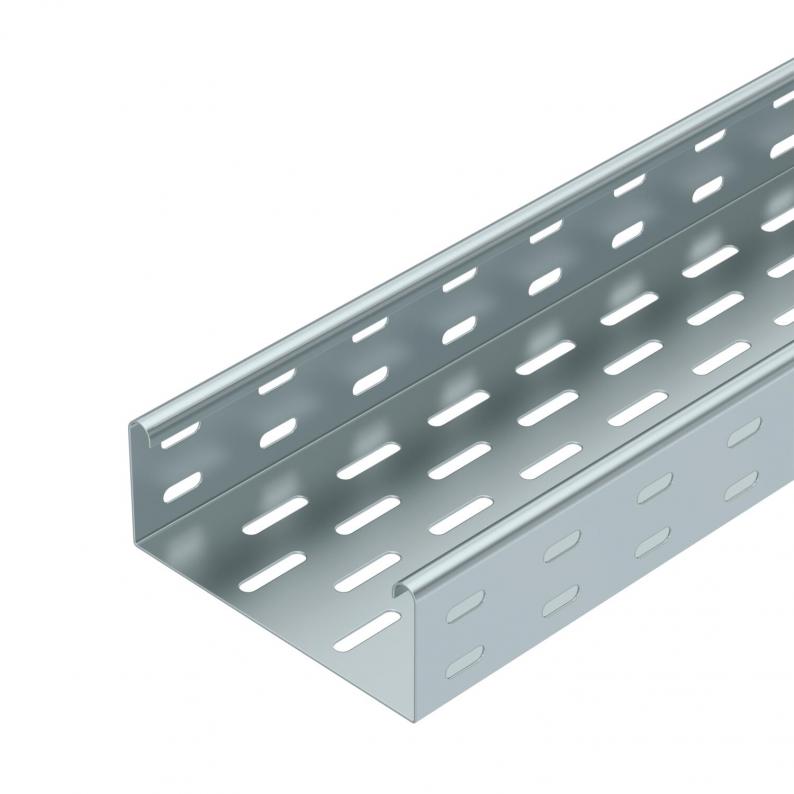

Kabelrinne MKS 60 FS
Typ MKS 615 FS | Art.Nr. 6055141 | EAN 4012196387731
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Geprüft für die Installation oberhalb abgehängter Brandschutzdecken (Rinnenbreiten 100 - 400 mm, Brandbelastung 30 Minuten, Montageausführung und -parameter gemäß brandschutztechnischer Stellungnahmen)
Technische Daten

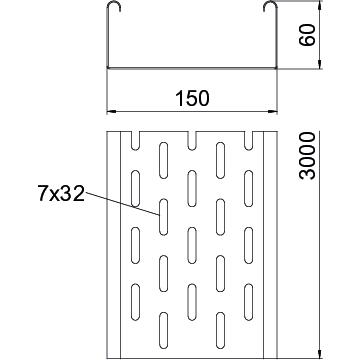

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 150 mm |
| Höhe | 60 mm |
| Maß B | 150 mm |
| Maß W | 150 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |

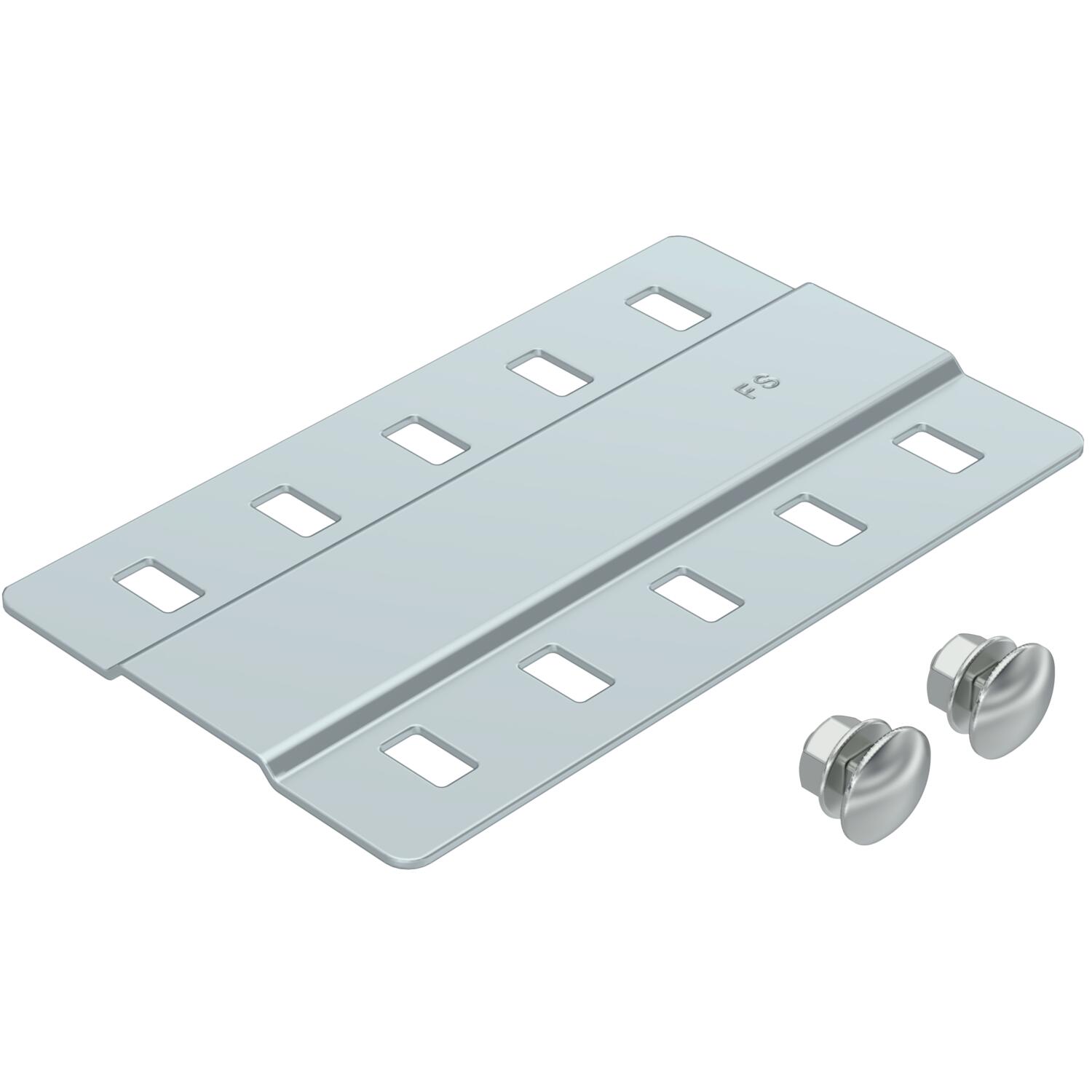

| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 88 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 8800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 150 |
| Dimension | 60x150x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,3712 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 1,75m | 1,25 kN/m |
| Stützabstand 1,5m | 1,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (5)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKS 610 FS
3000
100
nein
1
bandverzinkt
Stahl
6055109
MKS 615 FS
3000
150
nein
1
bandverzinkt
Stahl
6055141
MKS 620 FS
3000
200
nein
1
bandverzinkt
Stahl
6055206
MKS 630 FS
3000
300
nein
1
bandverzinkt
Stahl
6055303
MKS 640 FS
3000
400
nein
1
bandverzinkt
Stahl
6055400
MKS 650 FS
3000
500
nein
1
bandverzinkt
Stahl
6055508
MKS 660 FS
3000
600
nein
1
bandverzinkt
Stahl
6055524
