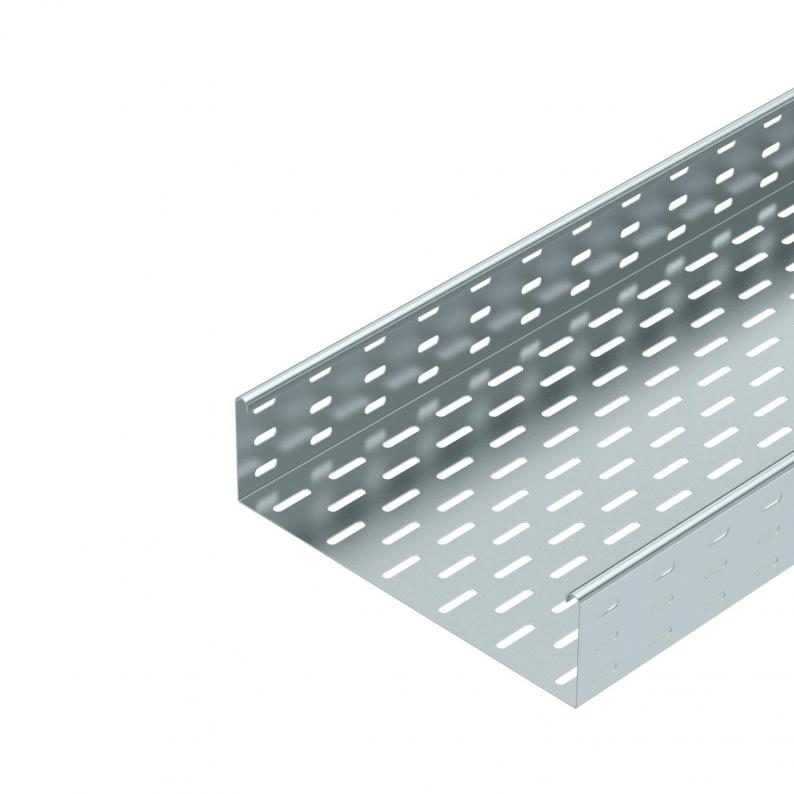

Kabelrinne MKS 85 FS
Typ MKS 830 FS | Art.Nr. 6057306 | EAN 4012196060856
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
MKS 85 = Mittelschweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten

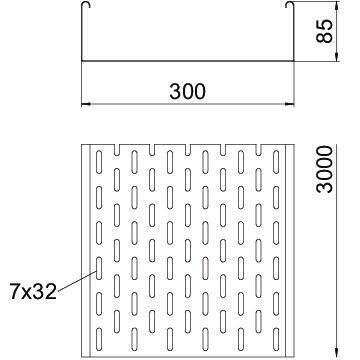

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 85 mm |
| Maß B | 300 mm |
| Maß W | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 253 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 25300 mm² |
| Mit Oberteil | nein |
| Abmessung | 85 x 300 |
| Dimension | 85x300x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,2014 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 1,75m | 1,4 kN/m |
| Stützabstand 1,5m | 1,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
ab der Breite 300 mm mit Stoßstellenleiste SSLB geprüft
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKS 810 FS
3000
100
nein
1
bandverzinkt
Stahl
6057101
MKS 820 FS
3000
200
nein
1
bandverzinkt
Stahl
6057209
MKS 830 FS
3000
300
nein
1
bandverzinkt
Stahl
6057306
MKS 840 FS
3000
400
nein
1
bandverzinkt
Stahl
6057403
MKS 850 FS
3000
500
nein
1
bandverzinkt
Stahl
6057500
MKS 860 FS
3000
600
nein
1
bandverzinkt
Stahl
6057535
