Kabelrinne SKSU 60 FS
Typ SKSU 620 FS | Art.Nr. 6063236 | EAN 4012195060390
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung

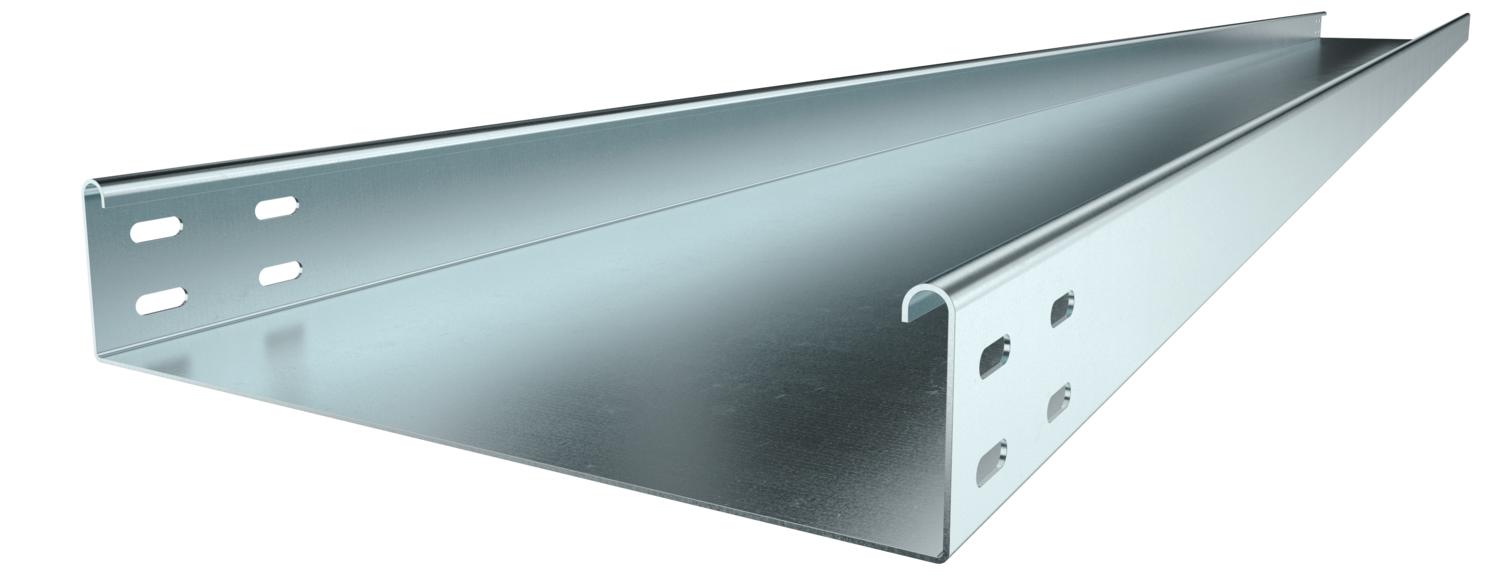

SKSU 60 = Schweres-Kabelrinnen-System, ungelocht, in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Längsverbinder sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 60 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 118 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 11800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 200 |
| Bodenlochung | 0 |
| Dimension | 60x200x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,1138 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,9 kN/m |
|---|---|
| Stützabstand 2,5m | 1,1 kN/m |
| Stützabstand 3,0m | 0,55 kN/m |
| Stützabstand 1,5m | 2,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKSU 610 FS
3000
100
nein
1,5
bandverzinkt
Stahl
6063234
SKSU 620 FS
3000
200
nein
1,5
bandverzinkt
Stahl
6063236
SKSU 630 FS
3000
300
nein
1,5
bandverzinkt
Stahl
6063238
SKSU 650 FS
3000
500
nein
1,5
bandverzinkt
Stahl
6063241
SKSU 660 FS
3000
600
nein
1,5
bandverzinkt
Stahl
6063276
SKSU 640 FS
3000
400
nein
1,5
bandverzinkt
Stahl
6063950
Breite
SKSU 610 FS
Art.Nr.
6063234
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKSU 620 FS
Art.Nr.
6063236
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKSU 630 FS
Art.Nr.
6063238
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKSU 650 FS
Art.Nr.
6063241
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKSU 660 FS
Art.Nr.
6063276
Länge
3000
Breite
600
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKSU 640 FS
Art.Nr.
6063950
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
