Multifunktionsverbinder FS
Typ LMFV 1120 FS | OBO Art.Nr. 6225750 | EAN 4012196443345
Art.Nr. / Typ
Breite
Maß B
Höhe
110 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 110 mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,0423 kg CO2e / 1 Stück |
| Dimension | 110x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 200 mm |
| Geeignet für Kabeltragsystembreite min. | 200 mm |
| Geeignet für Kabeltragsystemhöhe | 110 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

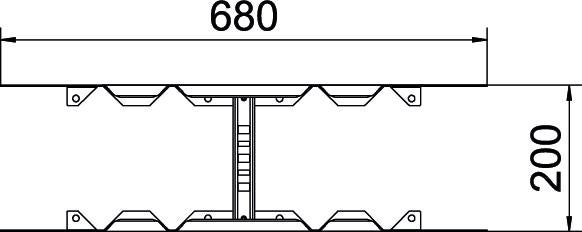

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 680 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Höhe
Breite
Werkstoff
Blechstärke
Maß B
Oberfläche
OBO Art.Nr.
LMFV 1120 FS
110 mm
200 mm
Stahl
1,5 mm
200 mm
bandverzinkt
6225750
LMFV 1130 FS
110 mm
300 mm
Stahl
1,5 mm
300 mm
bandverzinkt
6225752
LMFV 1140 FS
110 mm
400 mm
Stahl
1,5 mm
400 mm
bandverzinkt
6225754
LMFV 1150 FS
110 mm
500 mm
Stahl
1,5 mm
500 mm
bandverzinkt
6225756
LMFV 1160 FS
110 mm
600 mm
Stahl
1,5 mm
600 mm
bandverzinkt
6225758
Breite
Maß B
LMFV 1120 FS
OBO Art.Nr.
6225750
Höhe
110 mm
Breite
200 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Maß B
200 mm
Oberfläche
bandverzinkt
LMFV 1130 FS
OBO Art.Nr.
6225752
Werkstoff
Stahl
Höhe
110 mm
Breite
300 mm
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Maß B
300 mm
LMFV 1140 FS
OBO Art.Nr.
6225754
Höhe
110 mm
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Breite
400 mm
Werkstoff
Stahl
Maß B
400 mm
LMFV 1150 FS
OBO Art.Nr.
6225756
Höhe
110 mm
Blechstärke
1,5 mm
Breite
500 mm
Werkstoff
Stahl
Maß B
500 mm
Oberfläche
bandverzinkt
LMFV 1160 FS
OBO Art.Nr.
6225758
Maß B
600 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
600 mm
Oberfläche
bandverzinkt
Höhe
110 mm
