Multifunktionsverbinder FT
Typ LMFV 1120 FT | OBO Art.Nr. 6225770 | EAN 4012196443390
Art.Nr. / Typ
Maß B
Breite
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 110 mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,3916 kg CO2e / 1 Stück |
| Dimension | 110x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 200 mm |
| Geeignet für Kabeltragsystembreite min. | 200 mm |
| Geeignet für Kabeltragsystemhöhe | 110 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

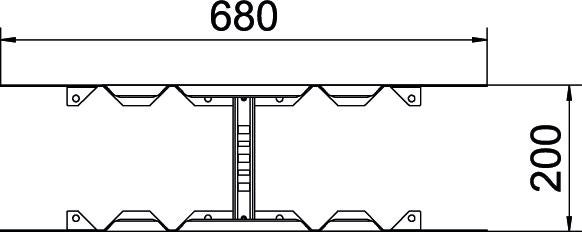

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 680 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Maß B
Breite
Höhe
Oberfläche
Werkstoff
Blechstärke
OBO Art.Nr.
LMFV 1120 FT
200 mm
200 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225770
LMFV 1130 FT
300 mm
300 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225772
LMFV 1140 FT
400 mm
400 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225774
LMFV 1145 FT
450 mm
450 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225776
LMFV 1150 FT
500 mm
500 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225778
LMFV 1160 FT
600 mm
600 mm
110 mm
tauchfeuerverzinkt
Stahl
1,5 mm
6225780
Maß B
Breite
LMFV 1120 FT
OBO Art.Nr.
6225770
Maß B
200 mm
Breite
200 mm
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1,5 mm
LMFV 1130 FT
OBO Art.Nr.
6225772
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Maß B
300 mm
Breite
300 mm
Werkstoff
Stahl
Höhe
110 mm
LMFV 1140 FT
OBO Art.Nr.
6225774
Maß B
400 mm
Blechstärke
1,5 mm
Höhe
110 mm
Breite
400 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
LMFV 1145 FT
OBO Art.Nr.
6225776
Werkstoff
Stahl
Blechstärke
1,5 mm
Breite
450 mm
Maß B
450 mm
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
LMFV 1150 FT
OBO Art.Nr.
6225778
Oberfläche
tauchfeuerverzinkt
Maß B
500 mm
Höhe
110 mm
Werkstoff
Stahl
Breite
500 mm
Blechstärke
1,5 mm
LMFV 1160 FT
OBO Art.Nr.
6225780
Höhe
110 mm
Werkstoff
Stahl
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
Maß B
600 mm
Blechstärke
1,5 mm
