Multifunktionsverbinder FT
Art.Nr. 6225772 | EAN 4012196443406
Art.Nr. / Typ
Breite
Maß B
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Multifunktionsverbinder zur Verbindung von Kabelleitern mit der Seitenhöhe 110 mm. Es können symmetrische und asymmetrische Reduzierungen, stufenlose Bögen von 0-60° und Anbauabzweige erstellt werden.
Technische Daten
Technische Daten
| Ausführung | Längs- und Winkelverbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 110x300 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | nein |
| Geeignet für Kabeltragsystembreite max. | 300 mm |
| Geeignet für Kabeltragsystembreite min. | 300 mm |
| Geeignet für Kabeltragsystemhöhe | 110 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | Schraubverbinder |
| Werkstoff | Stahl |

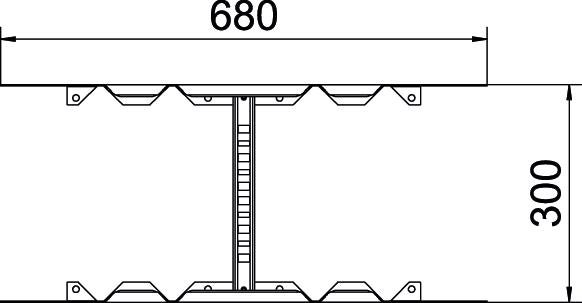

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 680 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Höhe
Breite
Maß B
Oberfläche
Blechstärke
Werkstoff
Art.Nr.
LMFV 1120 FT
110 mm
200 mm
200 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225770
LMFV 1130 FT
110 mm
300 mm
300 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225772
LMFV 1140 FT
110 mm
400 mm
400 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225774
LMFV 1145 FT
110 mm
450 mm
450 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225776
LMFV 1150 FT
110 mm
500 mm
500 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225778
LMFV 1160 FT
110 mm
600 mm
600 mm
tauchfeuerverzinkt
1,5 mm
Stahl
6225780
Breite
Maß B
LMFV 1120 FT
Art.Nr.
6225770
Höhe
110 mm
Breite
200 mm
Maß B
200 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
LMFV 1130 FT
Art.Nr.
6225772
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
Höhe
110 mm
Maß B
300 mm
Werkstoff
Stahl
LMFV 1140 FT
Art.Nr.
6225774
Breite
400 mm
Maß B
400 mm
Höhe
110 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
LMFV 1145 FT
Art.Nr.
6225776
Maß B
450 mm
Oberfläche
tauchfeuerverzinkt
Breite
450 mm
Höhe
110 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
LMFV 1150 FT
Art.Nr.
6225778
Maß B
500 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
500 mm
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
LMFV 1160 FT
Art.Nr.
6225780
Maß B
600 mm
Höhe
110 mm
Breite
600 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
