Nivellierbare Schwerlastkassette, blind, RKNSL, Nenngröße 4, Edelstahl
Typ RKN3 4 V SL1 15 | Art.Nr. 7408920 | EAN 4012197278236
Art.Nr. / Typ
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Maß h
Nenngröße für Geräteeinbaueinheiten
4
Schutzart (IP) im ungenutzten Zustand
IP55
kl. VKE: 1 Stück
1Stück
Beschreibung

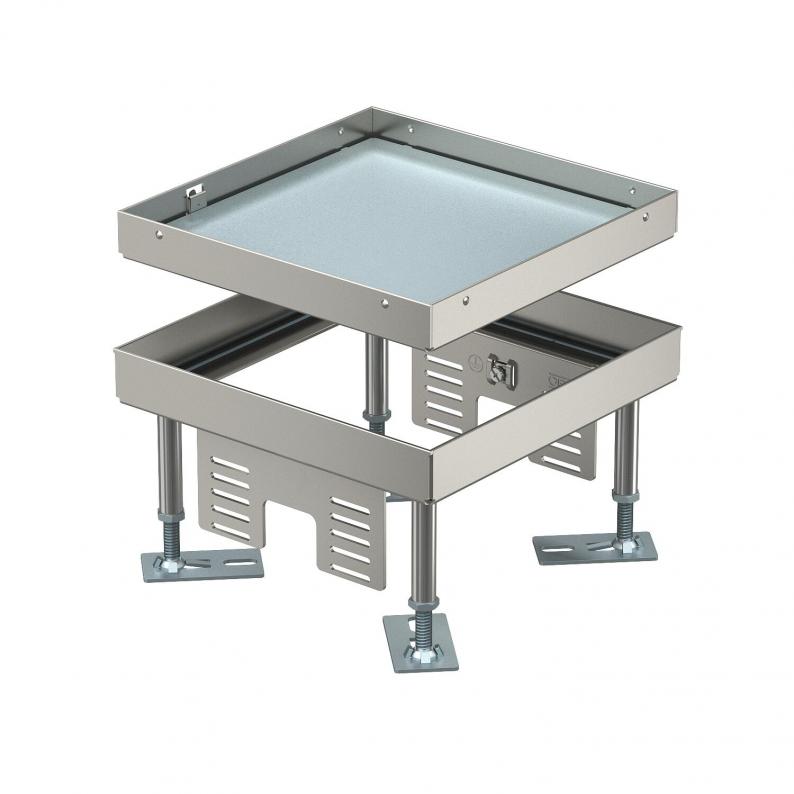

Nivellierbare quadratische Kassette Schwerlast "blind" in Nenngröße 4 für die Herstellung einer Revisionsöffnung. Einbau in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN. Nur für glatte Bodenbeläge geeignet.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Technische Daten

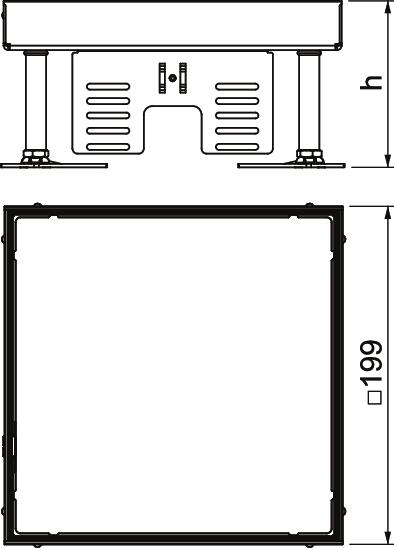

Abmessungen
| Länge | 199 mm |
|---|---|
| Breite | 199 mm |
| Höhe | 105 mm |
| Maß h | 105 mm |
Technische Daten
| Fußbodenhöhe max. | 150 mm |
|---|---|
| Fußbodenhöhe min. | 105 mm |
| Bodenbelagdicke | 15 mm |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Anzahl der einbaubaren Geräte | 0 |
| Entkoppelbar | nein |
| Länge Einbaumaß | 201 mm |
| Breite Einbaumaß | 201 mm |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | nass |
| Einbautiefe | 105 mm |
| Ausführung Leitungsauslass | Kein Leitungsauslass |
| Anzahl der Leitungsauslässe | 0 |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Schutzgrad IK-Code | IK10 |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | UT3 |
| Schwerlastausführung | ja |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Zulassungen | VDE |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP00 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Anzahl Universalträger | 2 x UT3 |
| Bodenausschnitt/Montageöffnung | 201x201 |
| Ausführung | quadratisch |
| Dimension | 199x199x100 |
| Werkstoff | Edelstahl, rostfrei |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 16,2608 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 7401408
Schwerlast-Montagedeckel für UZD 350, Nenngröße 4Typ
DUG 350-3 4SL
kl. VKE: 1 Stück
1Stück
Art.Nr. 7404380
Terrazzo-Schalkörper für nivellierbare Kassetten Nenngröße 4Typ
SK RK4
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Maß h
Schutzart (IP) im ungenutzten Zustand
Art.Nr.
RKN3 4 V SL1 15
150
105
15
4
105
IP55
7408920
RKN3 4 V SL1 20
155
110
20
4
110
IP55
7408922
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Maß h
RKN3 4 V SL1 15
Art.Nr.
7408920
Fußbodenhöhe max.
150
Fußbodenhöhe min.
105
Bodenbelagdicke
15
Nenngröße für Geräteeinbaueinheiten
4
Maß h
105
Schutzart (IP) im ungenutzten Zustand
IP55
RKN3 4 V SL1 20
Art.Nr.
7408922
Fußbodenhöhe max.
155
Fußbodenhöhe min.
110
Bodenbelagdicke
20
Nenngröße für Geräteeinbaueinheiten
4
Maß h
110
Schutzart (IP) im ungenutzten Zustand
IP55
