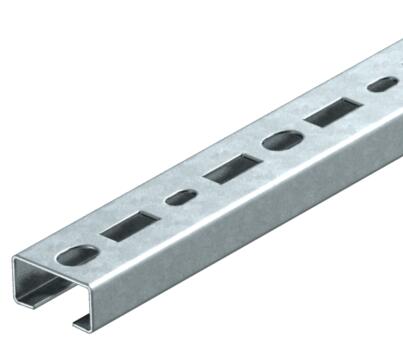

Profilschiene CML3518, Schlitz 17 mm, FS, gelocht
Profilschiene CML3518, Schlitz 17 mm, FS, gelocht
Typ CML3518P2000FS | OBO Art.Nr. 1104500 | EAN 4012195038771
Art.Nr. / Typ
Länge
Höhe
18 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
35 mm
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| Bund | 20 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,7671 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,25 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 0,88 cm² |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |

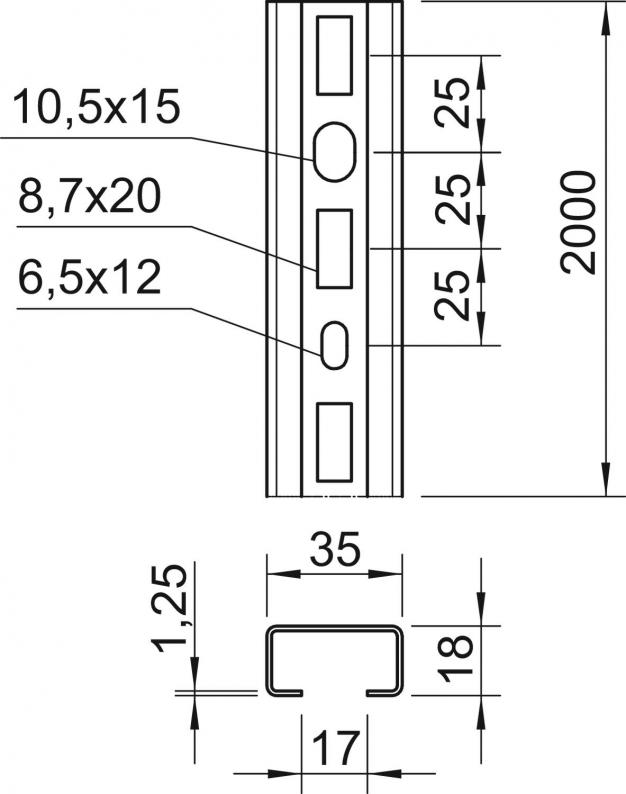

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Materialstärke
Werkstoff
Oberfläche
Breite
OBO Art.Nr.
CML3518P0200FS
18 mm
200 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104268
CML3518P0300FS
18 mm
300 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104284
CML3518P0400FS
18 mm
400 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104292
CML3518P0500FS
18 mm
500 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104306
CML3518P0600FS
18 mm
600 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104310
CML3518P0700FS
18 mm
700 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104315
CML3518P2000FS
18 mm
2000 mm
1,25 mm
Stahl
bandverzinkt
35 mm
1104500
