PV-Systemlösung Typ 2 mit MC4-Stecker und Trennschalter für WR mit 1 MPP-Tracker, 1000 V DC
Typ PKV-C1000ST100
|Art.Nr. 5088501
|EAN 4012196792207
Art.Nr. / Typ
Schutzart
IP66
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

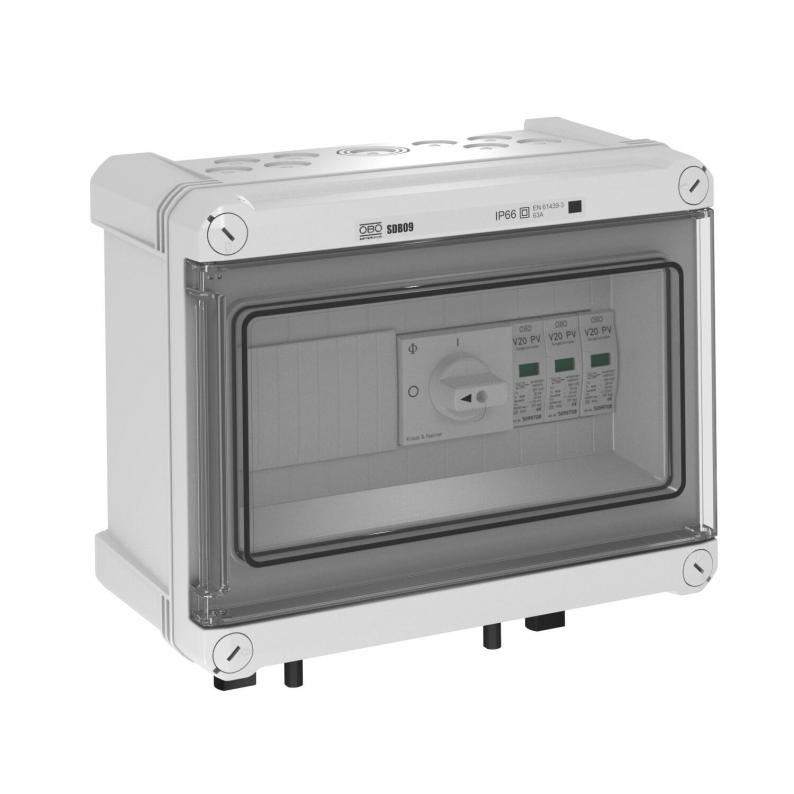

Systemlösung Typ 2 mit MC4-Stecker und Trennschalter für WR mit 1 MPP-Tracker, 1000 V DC
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000 V DC mit V20-C/0-500PV)
• Trennschalter (1000V; 20A) zur sicheren Abschaltung der DC-String-Leitung
• ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-Eingang
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000 V DC mit V20-C/0-500PV)
• Trennschalter (1000V; 20A) zur sicheren Abschaltung der DC-String-Leitung
• ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-Eingang
• vormontiert im Polycarbonat Gehäuse (IP66), UV-resistent für den Außeneinsatz
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
Materialien und Verpackung
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|
Technische Daten
| Anzahl der Eingänge | 1 |
|---|---|
| Netzform | sonstige |
| Signalisierung am Gerät | optisch |
| Schutzart | IP66 |
| Art der Einführung | MC4 |
| Tiefe | 125 mm |
| Fernsignalisierung | nein |
| Prüfklasse Typ 2 | ja |
| Schutzgrad IK-Code | IK08 |
| Max. PV-Spannung | 1000 V |
| Integrierte Vorsicherung | nein |
| Höchste Dauerspannung DC | 1000 V |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Ausführung der Pole | 3 |
| Montageart | vormontiert im Gehäuse |
| Max. netzseitiger Überstromschutz | 125 |
| Ausführung | 3-polig für PV-Systeme |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 80 °C |
| SPD nach IEC 61643-1 | class II |
| SPD nach EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 125 A |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 60 °C |
| Dimension | 1000V DC |
| Werkstoff | Polycarbonat |
| Farbe | lichtgrau; RAL 7035 |
| Anzahl der Leitungseinführungen | 4 |
| Max. Eingangsspannung DC | 1000 V |
| String-Absicherung | ohne |
| Monitoring-Funktion | nein |
| Max. Eingangsstrom pro String | 20 A |
| Max. Ausgangsstrom | 20 A |
| Anzahl der String-Eingänge | 1 |
| Mit Lasttrennschalter bestückt | ja |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,7932 kg CO2e / 1 Stück |
|---|
