Reduktion, metrisches Gewinde

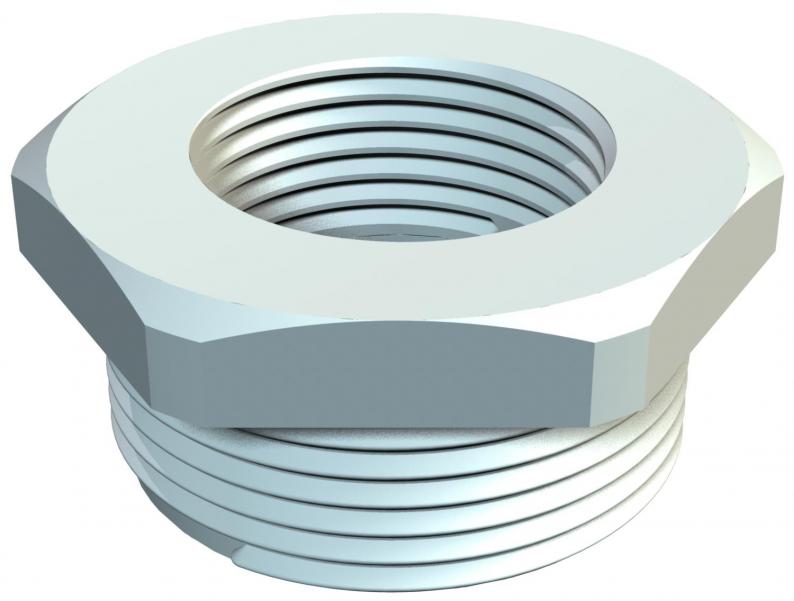

Reduktion, metrisches Gewinde
Art.Nr. 2030619 | EAN 4012195383352
Art.Nr. / Typ
Schlüsselweite
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
kl. VKE: 100 Stück
100Stück
Beschreibung
Reduktion mit metrischem Innen- und Außengewinde für die Montage von Kunststoff-Kabelverschraubungen an Gehäusen. Schutzart IP54 ohne zusätzliche Anschlussdichtung. Schutzart bis IP68 möglich mit zusätzlicher Anschlussdichtung, zum Beispiel O-Ring oder Flachdichtring.
Technische Daten
Technische Daten
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0107 kg CO₂e / 1 Stück |
|---|---|
| Dimension | M20-M16 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Gewindeart Außengewinde | metrisch |
| Gewindeart Innengwinde | metrisch |
| Gewindelänge | 8 mm |
| Gewindemaß metrisch Außen | 20 |
| Gewindemaß metrisch Innen | 16 |
| Halogenfrei | ja |
| Schlüsselweite | 24 |
| Vernickelt | nein |
| Werkstoff | Polyamid |

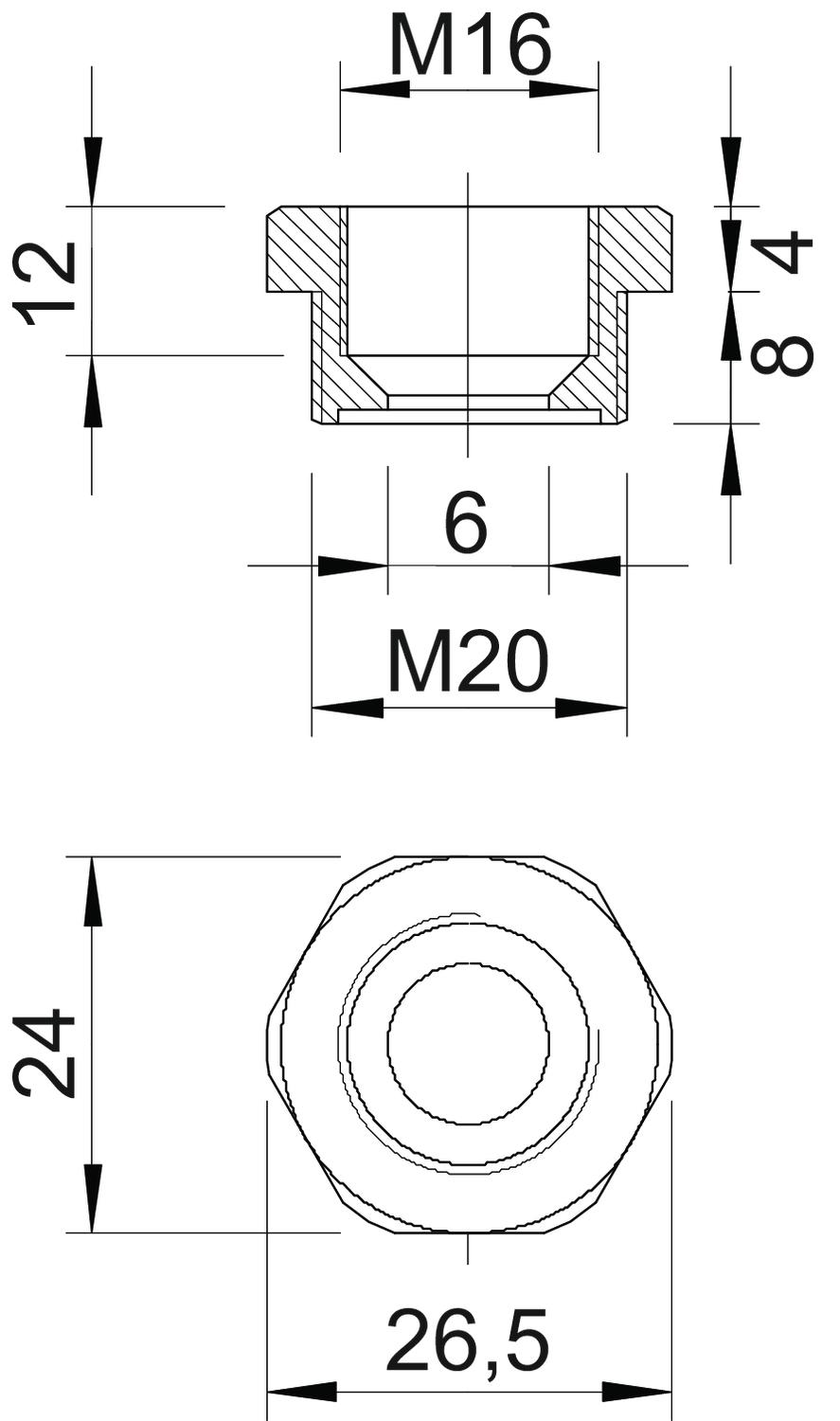

Abmessungen
| Maß E | 26,5 mm |
|---|---|
| Maß L | 12 mm |
| Maß L1 | 8 mm |
| Maß L2 | 4 mm |
| Maß L3 | 12 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Schlüsselweite
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
Art.Nr.
107 R M20-12 PA
24
12
20
2030616
107 R M20-16 PA
24
16
20
2030619
107 R M25-20 PA
29
20
25
2030628
107 R M32-20 PA
36
20
32
2030637
107 R M32-25 PA
36
25
32
2030640
107 R M40-32 PA
46
32
40
2030652
107 R M50-40 PA
55
40
50
2030664
107 R M63-40 PA
68
40
63
2030673
107 R M63-50 PA
68
50
63
2030675
Schlüsselweite
Gewindemaß metrisch Innen
Gewindemaß metrisch Außen
107 R M20-12 PA
Art.Nr.
2030616
Schlüsselweite
24
Gewindemaß metrisch Innen
12
Gewindemaß metrisch Außen
20
107 R M20-16 PA
Art.Nr.
2030619
Gewindemaß metrisch Außen
20
Schlüsselweite
24
Gewindemaß metrisch Innen
16
107 R M25-20 PA
Art.Nr.
2030628
Gewindemaß metrisch Innen
20
Gewindemaß metrisch Außen
25
Schlüsselweite
29
107 R M32-20 PA
Art.Nr.
2030637
Gewindemaß metrisch Innen
20
Gewindemaß metrisch Außen
32
Schlüsselweite
36
107 R M32-25 PA
Art.Nr.
2030640
Gewindemaß metrisch Innen
25
Schlüsselweite
36
Gewindemaß metrisch Außen
32
107 R M40-32 PA
Art.Nr.
2030652
Schlüsselweite
46
Gewindemaß metrisch Innen
32
Gewindemaß metrisch Außen
40
107 R M50-40 PA
Art.Nr.
2030664
Gewindemaß metrisch Außen
50
Gewindemaß metrisch Innen
40
Schlüsselweite
55
107 R M63-40 PA
Art.Nr.
2030673
Gewindemaß metrisch Außen
63
Schlüsselweite
68
Gewindemaß metrisch Innen
40
107 R M63-50 PA
Art.Nr.
2030675
Gewindemaß metrisch Innen
50
Schlüsselweite
68
Gewindemaß metrisch Außen
63
