Reduzier-Dichteinsatz, metrisch
Reduzier-Dichteinsatz, metrisch
Art.Nr. 2029566 | EAN 4012195360605
Art.Nr. / Typ
Maß D2
Maß D1
Geeignet für Gewindemaß metrisch
kl. VKE: 50 Stück
50Stück
Beschreibung
Reduziert den Dichtbereich D der Kabelverschraubung V-TEC VM und V-TEC VM L
Technische Daten
Technische Daten
| Außendurchmesser | 16 mm |
|---|---|
| Ausführung | sonstige |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0094 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 9 mm |
| Dichtbereich D min. | 4 mm |
| Dimension | M20 |
| Farbe | schwarz |
| Geeignet für Gewindemaß metrisch | 20 |
| Halogenfrei | nein |
| Innendurchmesser | 9 mm |
| Schutzart | IP68 |
| Stärke | 9,3 mm |
| Werkstoff | Kautschuk-Mischung |

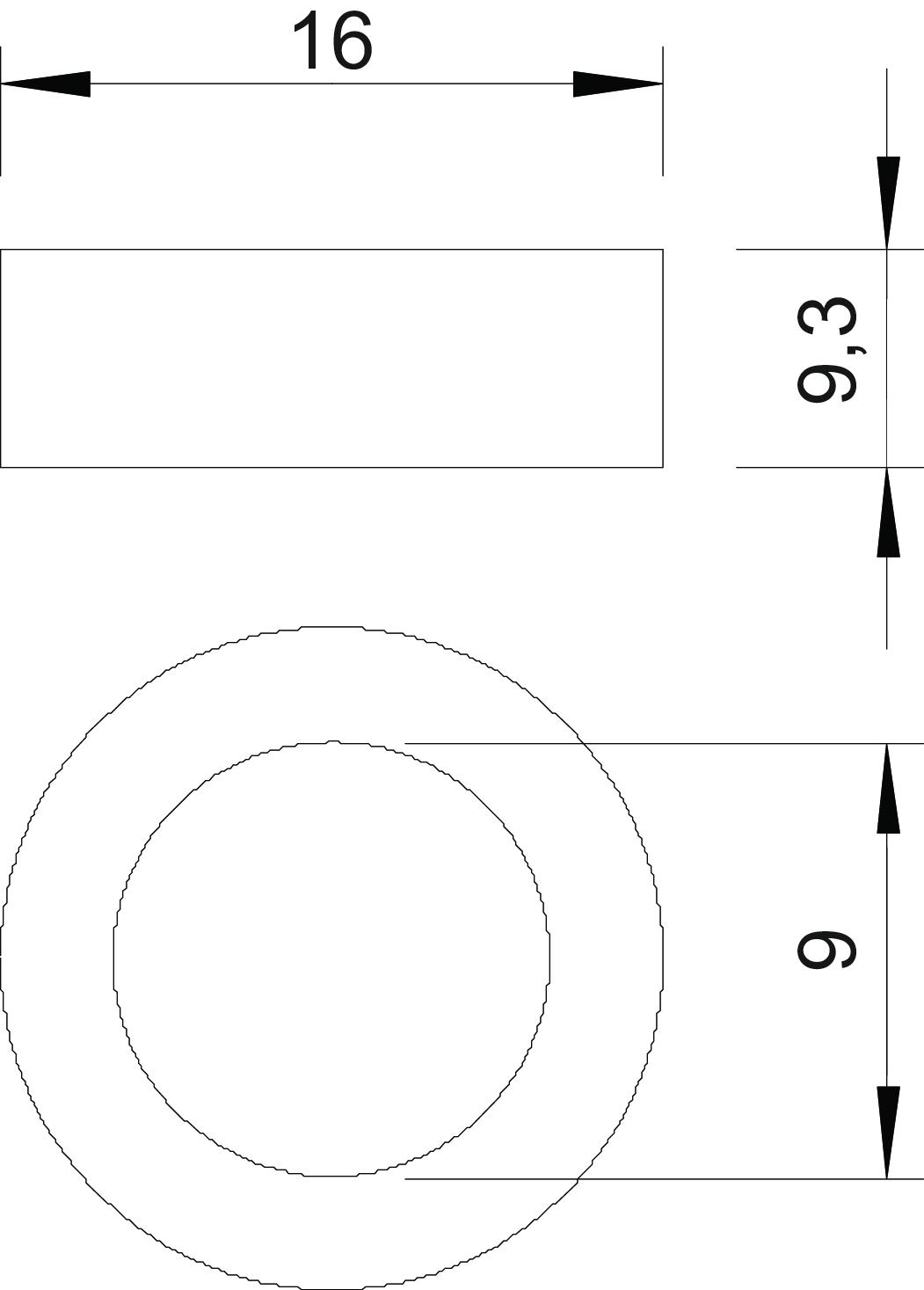

Abmessungen
| Maß D1 | 9 mm |
|---|---|
| Maß D2 | 16 mm |
| Maß H | 9,3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß D2
Maß D1
Geeignet für Gewindemaß metrisch
Art.Nr.
107CR VM 16
12,7 mm
7 mm
16
2029563
107CR VM 20
16 mm
9 mm
20
2029566
107CR VM 25
20,7 mm
13 mm
25
2029569
107CR VM 32
25,7 mm
16 mm
32
2029572
107CR VM 40
33,7 mm
23 mm
40
2029575
107CR VM 50
41,7 mm
29 mm
50
2029578
107CR VM 63
54,8 mm
40 mm
63
2029581
Maß D2
Maß D1
Geeignet für Gewindemaß metrisch
107CR VM 16
Art.Nr.
2029563
Maß D2
12,7 mm
Maß D1
7 mm
Geeignet für Gewindemaß metrisch
16
107CR VM 20
Art.Nr.
2029566
Maß D2
16 mm
Maß D1
9 mm
Geeignet für Gewindemaß metrisch
20
107CR VM 25
Art.Nr.
2029569
Geeignet für Gewindemaß metrisch
25
Maß D1
13 mm
Maß D2
20,7 mm
107CR VM 32
Art.Nr.
2029572
Maß D2
25,7 mm
Maß D1
16 mm
Geeignet für Gewindemaß metrisch
32
107CR VM 40
Art.Nr.
2029575
Maß D1
23 mm
Geeignet für Gewindemaß metrisch
40
Maß D2
33,7 mm
107CR VM 50
Art.Nr.
2029578
Maß D1
29 mm
Geeignet für Gewindemaß metrisch
50
Maß D2
41,7 mm
107CR VM 63
Art.Nr.
2029581
Maß D1
40 mm
Geeignet für Gewindemaß metrisch
63
Maß D2
54,8 mm
