Sprossenauflageblech für Funktionserhalt FS
Sprossenauflageblech für Funktionserhalt FS
Art.Nr. 6222943 | EAN 4012196555857



Art.Nr. / Typ
Breite
Materialstärke
1,5 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
Sprossenauflagebleche zur Vergrößerung der Auflagefläche für die Kabel in den Formteilen für die Verlegearten mit Kabelleitern zum Funktionserhalt nach DIN 4102 Teil 12. Damit die Funktionserhaltskabel im Brandfall eine möglichst große Auflagefläche in den Kabelleiterformteilen haben, sind zusätzlich die Sprossenauflagebleche zu verwenden. Die Sprossenauflagebleche werden nur lose auf die Sprossen der Kabelleiterformteile gelegt. Die nach unten ausgebildeten Nasen verhindern ein Wegrutschen.
Technische Daten
Technische Daten
CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9309 kg CO2e / 1 Stück |
---|---|
Dimension | 180x140x16,5 |
Farbe | zink |
Funktionserhalt | ja |
Materialstärke | 1,5 mm |
Mit Lochung | ja |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |

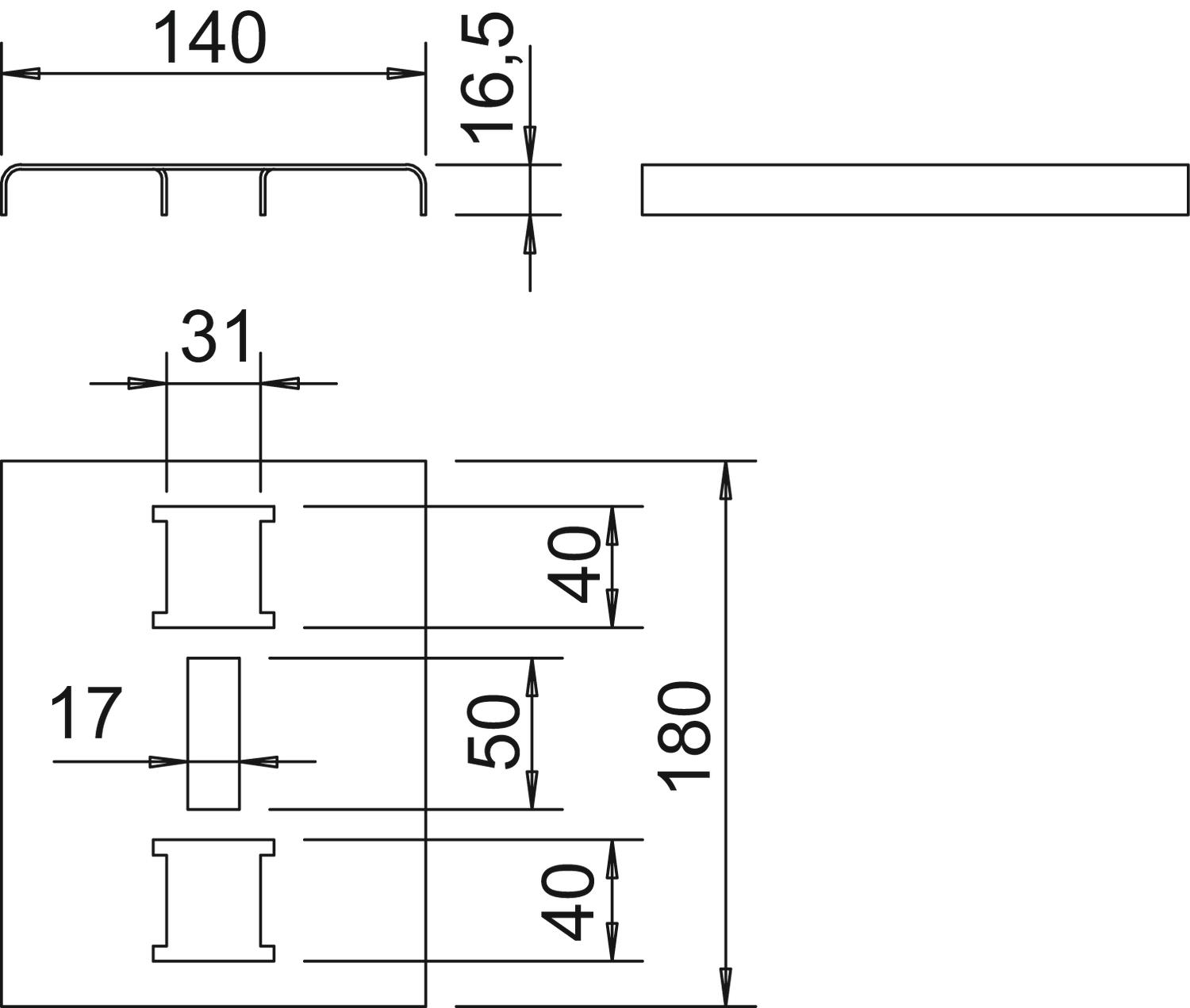

Abmessungen
Breite | 180 mm |
---|---|
Höhe | 16,5 mm |
Maß a | 40 mm |
Maß b | 50 mm |
Maß B | 180 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Materialstärke
Breite
Art.Nr.
SAB20 FS
1,5 mm
180 mm
6222943
SAB30 FS
1,5 mm
280 mm
6222951
SAB40 FS
1,5 mm
380 mm
6222978
Breite
SAB20 FS
Art.Nr.
6222943
Materialstärke
1,5 mm
Breite
180 mm
SAB30 FS
Art.Nr.
6222951
Materialstärke
1,5 mm
Breite
280 mm
SAB40 FS
Art.Nr.
6222978
Materialstärke
1,5 mm
Breite
380 mm
