Steigeleiter SLG 60 mittelschwer, 6 m NS
Steigeleiter SLG 60 mittelschwer, 6 m NS
Art.Nr. 6207999 | EAN 4012195695615
Art.Nr. / Typ
Breite
Länge
6000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Holmstärke
2 mm
kl. VKE: 6 m
6m
Beschreibung

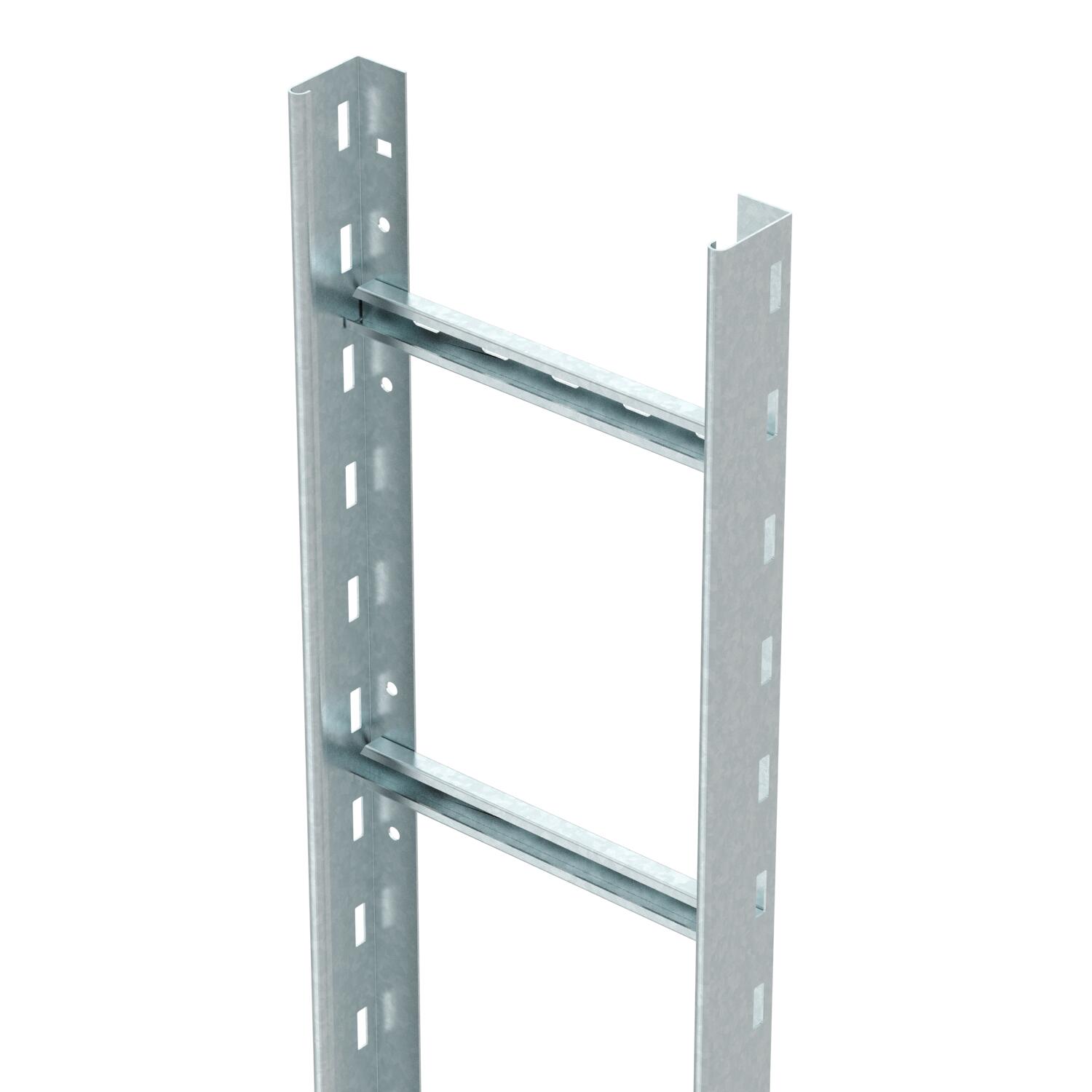

Kabelleiter in Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 11 mm, die passende Bügelschelle ist der Typ 2056/ N.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 60x600x6000 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,1173 kg CO₂e / 1 Meter |
| Dimension | 60x600x6000 |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 298 cm² |
| Nutzquerschnitt | 29800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
Belastungen
| Stützabstand 1,5m | 3,1 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,6 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
