Teilbare Kabelverschraubung, Dichteinsatz, 1 Kabel, lichtgrau
Typ V-TEC TB25 05-07 | Art.Nr. 2024912 | EAN 4012196563289





Art.Nr. / Typ
Gewinde
M25 x 1,5
Anzahl Bohrungen
1
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
kl. VKE: 5 Stück
5Stück
Beschreibung
Die teilbare Kabelverschraubung V-TEC TB.. gewährleistet wie alle V-TEC Verschraubungen eine sichere Abdichtung der Kabel. Die Installation von beispielsweise vorkonfektionierten Kabeln oder Funktionsleitungen ist durch die Teilbarkeit der Kabelverschraubung problemlos und schnell.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.

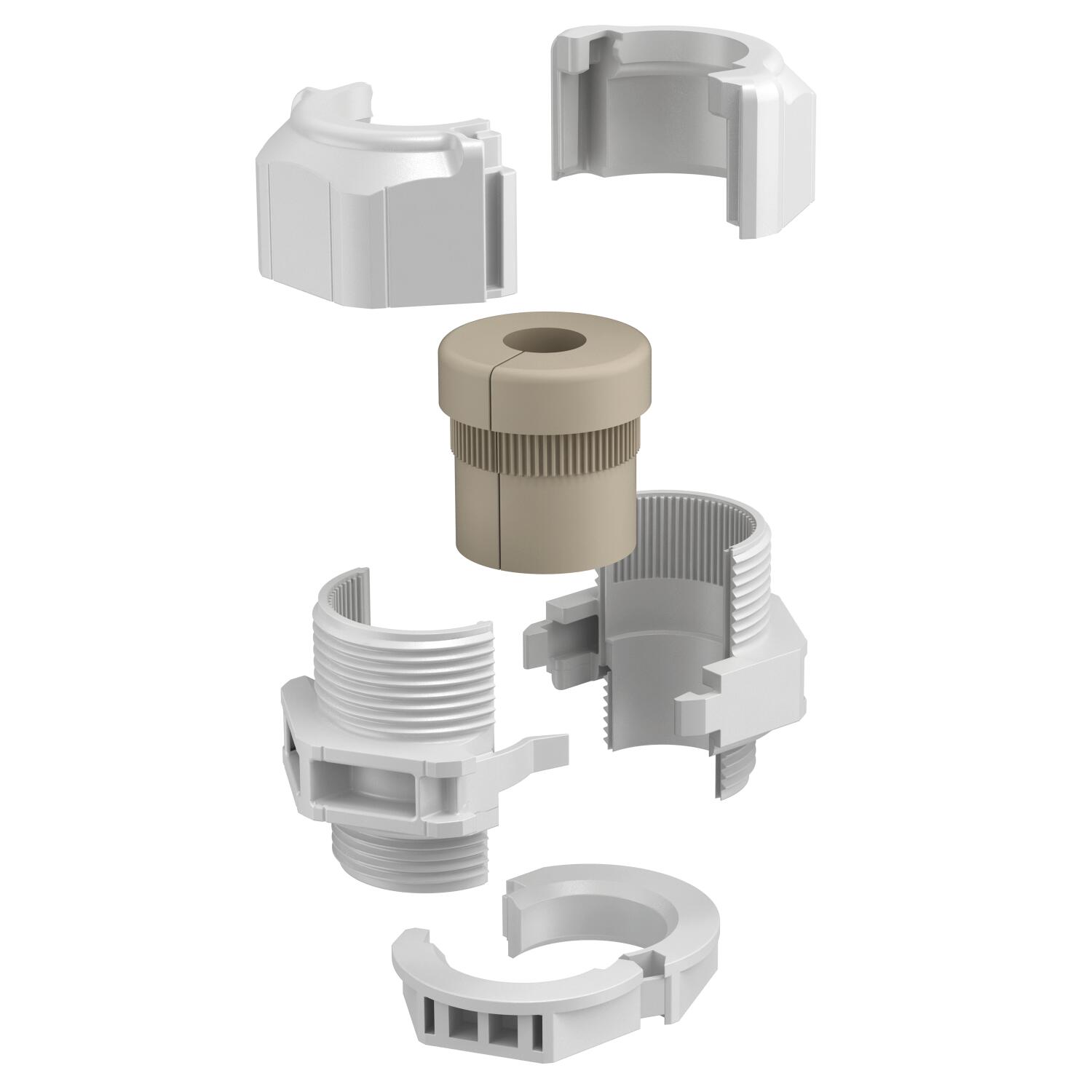

Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Die verschiedenen Dichteinsätze ermöglichen eine Kabelabdichtung von unterschiedlichen Kabeldurchmessern entsprechend dem gewähltem Dichteinsatz. Als ideales Hilfsmittel bietet sich die Spreizzange an, mit deren Hilfe der Dichteinsatz geöffnet werden kann. Damit ist das Einlegen der einzelnen Kabel einfach und schnell.
Technische Daten

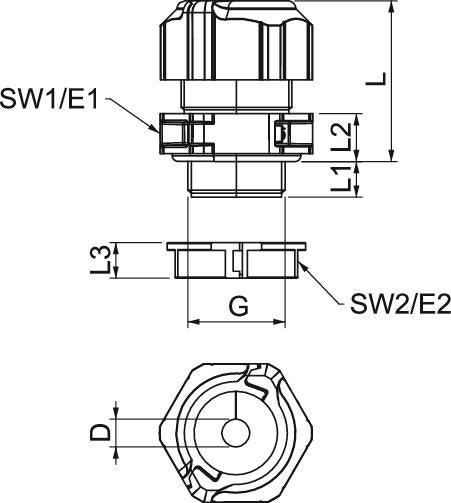

Abmessungen
Länge | 35 mm |
---|---|
Breite | 38,5 mm |
Höhe | 50 mm |
Maß L | 41 mm |
Maß G | M25x1,5 mm |
Maß L min. | 31,5 mm |
Maß L max. | 40 mm |
Maß L1 | 11 mm |
Maß L2 | 10 mm |
Maß L3 | 9 mm |
Maß D | 9 mm |
Technische Daten
Schlagfest | ja |
---|---|
Halogenfrei | ja |
Glasfaserverstärkt | nein |
explosionsgeschützt | nein |
Zugentlastungsmöglichkeit | nein |
Schutzart | IP67 |
Gewinde | M25 x 1,5 |
Anzahl Bohrungen | 1 |
für Ex-Zone | ohne |
Gewindeart | metrisch |
Biegeschutz | nein |
Mit Gegenmutter | ja |
Mehrfach Dichteinsatz | nein |
Flachkabelverschraubung | nein |
Art der Dichtung | Dichtring |
Teilbare Verschraubung | ja |
für Ex-Zone Gas | ohne |
für Ex-Zone Staub | ohne |
Gewindesteigung | 1,5 mm |
Gewindenenngröße | 25 |
Dichtbereich D max. | 7 mm |
Dichtbereich D min. | 5 mm |
Maß E1 (mm) | 38,5 mm |
Maß E2 | 33,8 mm |
Ausführung | gerade |
Gewindelänge | 11 mm |
Schlüsselweite 1 | 35 mm |
Schlüsselweite 2 | 31 mm |
Instabiler Drehmoment | 4 Nm |
Temperatureinsatzbereich max. | 80 °C |
Temperatureinsatzbereich min. | -20 °C |
flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
Dimension | M25 |
Werkstoff | Polycarbonat |
Farbe | lichtgrau |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1185 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (5)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Gewinde
Anzahl Bohrungen
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC TB25 05-07
M25 x 1,5
1
nein
lichtgrau
2024912
V-TEC TB25 09-11
M25 x 1,5
1
nein
lichtgrau
2024913
V-TEC TB25 11-13
M25 x 1,5
1
nein
lichtgrau
2024916
V-TEC TB25 12-15
M25 x 1,5
1
nein
lichtgrau
2024919
V-TEC TB25 14-18
M25 x 1,5
1
nein
lichtgrau
2024922
V-TEC TB25 18-20
M25 x 1,5
1
nein
lichtgrau
2024925
