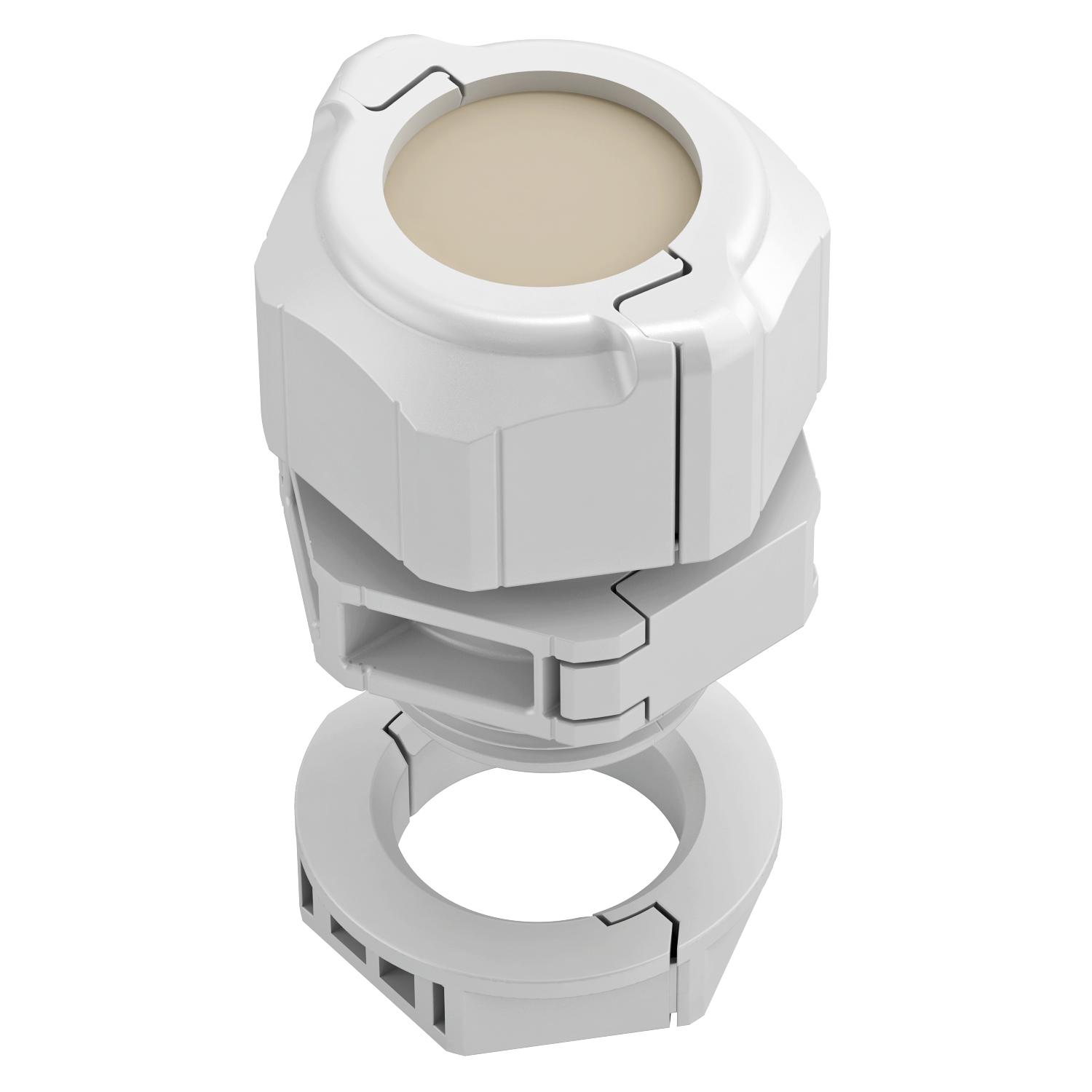

Teilbare Kabelverschraubung, Dichteinsatz geschlossen, lichtgrau
Typ V-TEC TB20 | Art.Nr. 2024940 | EAN 4012196536610





Art.Nr. / Typ
2024940 / V-TEC TB20
Gewinde
M20 x 1,5
Anzahl Bohrungen
0
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau
kl. VKE: 5 Stück
5Stück
Beschreibung
Die teilbare Kabelverschraubung V-TEC TB.. gewährleistet wie alle V-TEC Verschraubungen eine sichere Abdichtung der Kabel. Die Installation von beispielsweise vorkonfektionierten Kabeln oder Funktionsleitungen ist durch die Teilbarkeit der Kabelverschraubung problemlos und schnell.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Unschlagbar ist die V-TEC TB auch beim Nachrüsten einer bestehenden Installation sowie als „Reparaturverschraubung“, hierbei kann ohne Demontage vormontierter Kabel und ohne Unterbrechung der laufenden Produktion installiert werden.
Das Verschraubungs- Set besteht aus einem Zwischenstutzen, einer Hutmutter und der Dichtung die geteilte Gegenmutter ist selbstverständlich auch im Lieferumfang.
Der geschlossenen Dichteinsatz ermöglicht das universelle Bohren des/der benötigten Dichtungsdurchmesser. Als ideales Hilfsmittel bietet sich die Spreizzange an, mit deren Hilfe der Dichteinsatz geöffnet werden kann. Damit ist das Einlegen der einzelnen Kabel einfach und schnell.
Technische Daten
Abmessungen
Länge | 30 mm |
---|---|
Breite | 29 mm |
Höhe | 40 mm |
Maß L | 30 mm |
Maß G | M20x1,5 mm |
Maß L min. | 24,5 mm |
Maß L max. | 30,5 mm |
Maß L1 | 10 mm |
Maß L2 | 8,5 mm |
Maß L3 | 8 mm |
Maß D | 16 mm |
Technische Daten
Schlagfest | ja |
---|---|
Halogenfrei | ja |
Glasfaserverstärkt | nein |
explosionsgeschützt | nein |
Zugentlastungsmöglichkeit | nein |
Schutzart | IP67 |
Gewinde | M20 x 1,5 |
Anzahl Bohrungen | 0 |
für Ex-Zone | ohne |
Gewindeart | metrisch |
Biegeschutz | nein |
Mit Gegenmutter | ja |
Mehrfach Dichteinsatz | nein |
Flachkabelverschraubung | nein |
Art der Dichtung | Dichtring |
Teilbare Verschraubung | ja |
für Ex-Zone Gas | ohne |
für Ex-Zone Staub | ohne |
Gewindesteigung | 1,5 mm |
Gewindenenngröße | 20 |
Schlüsselweite | 30 |
Maß E1 (mm) | 33,5 mm |
Maß E2 | 29 mm |
Ausführung | gerade |
Gewindelänge | 10 mm |
Schlüsselweite 1 | 30 mm |
Schlüsselweite 2 | 27 mm |
Instabiler Drehmoment | 2 Nm |
Temperatureinsatzbereich max. | 80 °C |
Temperatureinsatzbereich min. | -20 °C |
flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
Dimension | M20 |
Werkstoff | Polycarbonat |
Farbe | lichtgrau |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1045 kg CO₂e / 1 Stück |
