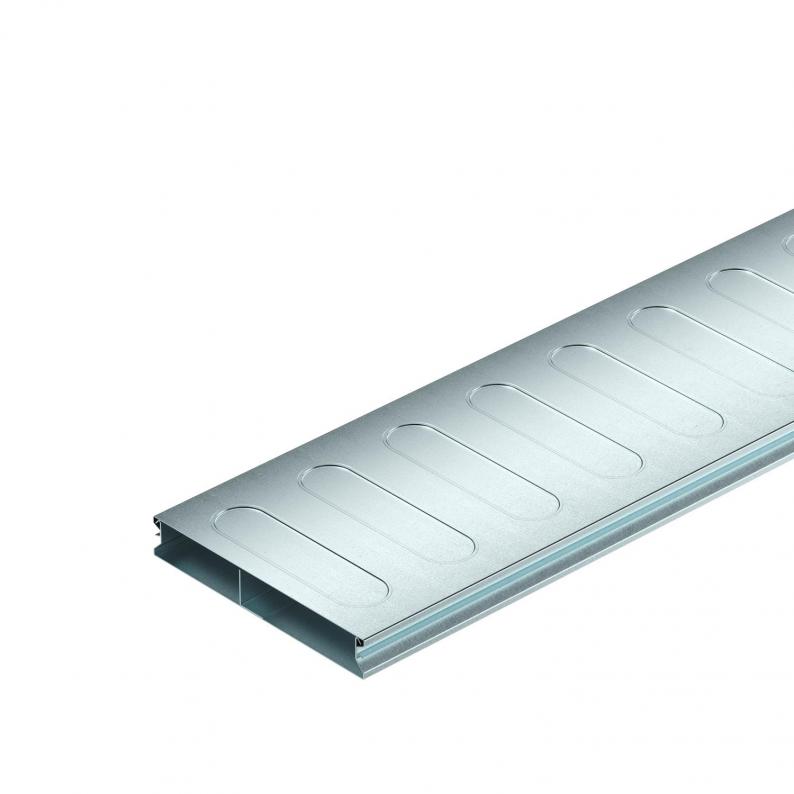

Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 28 mm
Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 28 mm
Art.Nr. 7400256 | EAN 4012197351908
Art.Nr. / Typ
Breite
Länge
2000 mm
Anzahl der Züge
2 St.
kl. VKE: 2 m
2m
Beschreibung
Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 1 |
|---|---|
| Anzahl der Züge | 2 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,6718 kg CO₂e / 1 Meter |
| Dimension | 2000x190x28 |
| Einsatzbereich | estrichüberdeckt |
| Entkoppelbar | nein |
| Kanalbreite min. | 190 mm |
| Kanalhöhe min. | 28 mm |
| Nutzquerschnitt | 4629 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Querschnitt Zug a | 1923 mm² |
| Querschnitt Zug b | 2706 mm² |
| Vertikale Last, große Fläche | bis 1.500 N |
| Werkstoff | Stahl |

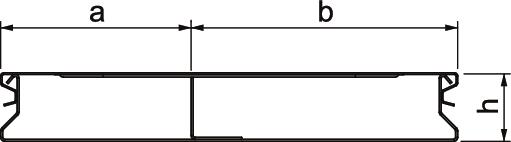

Abmessungen
| Breite | 190 mm |
|---|---|
| Höhe | 28 mm |
| Länge | 2000 mm |
| Maß a | 80 mm |
| Maß b | 110 mm |
| Maß h | 28 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Breite
Länge
Anzahl der Züge
Art.Nr.
S2 19028-2
190 mm
2000 mm
2 St.
7400256
S2 25028-2
250 mm
2000 mm
2 St.
7400265
Breite
S2 19028-2
Art.Nr.
7400256
Breite
190 mm
Länge
2000 mm
Anzahl der Züge
2 St.
S2 25028-2
Art.Nr.
7400265
Länge
2000 mm
Breite
250 mm
Anzahl der Züge
2 St.
