Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 48 mm
Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 48 mm
Art.Nr. 7400261 | EAN 4012197351946
Art.Nr. / Typ
Breite
Anzahl der Züge
2 St.
Länge
2000 mm
kl. VKE: 2 m
2m
Beschreibung

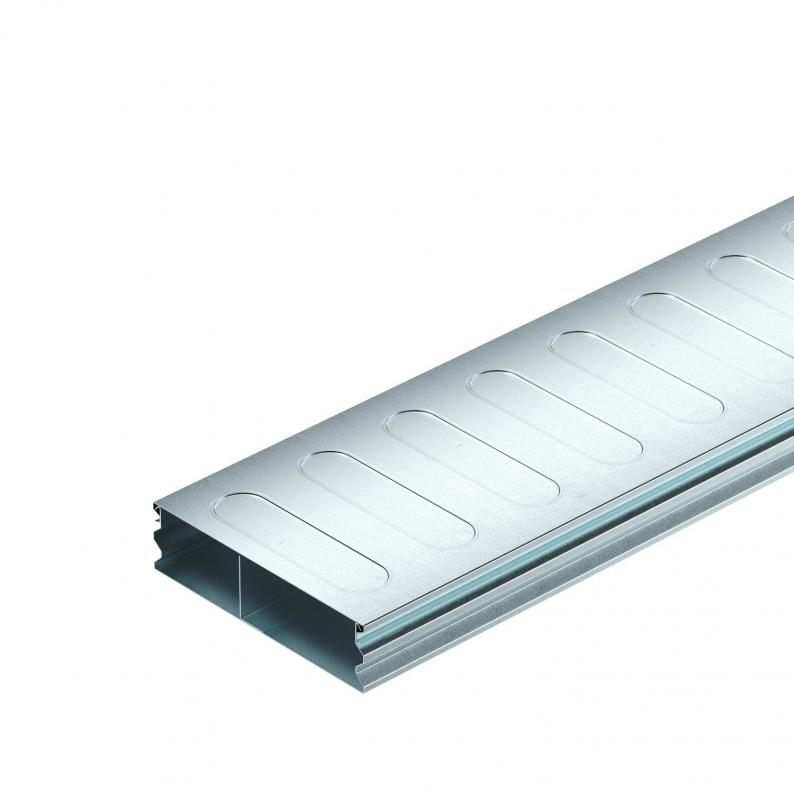

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 1 |
|---|---|
| Anzahl der Züge | 2 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,6791 kg CO₂e / 1 Meter |
| Dimension | 2000x190x48 |
| Einsatzbereich | estrichüberdeckt |
| Entkoppelbar | nein |
| Kanalbreite min. | 190 mm |
| Kanalhöhe min. | 48 mm |
| Nutzquerschnitt | 8217 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Querschnitt Zug a | 3413 mm² |
| Querschnitt Zug b | 4804 mm² |
| Vertikale Last, große Fläche | bis 1.500 N |
| Werkstoff | Stahl |

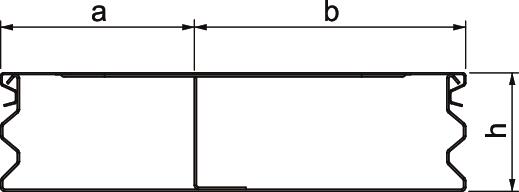

Abmessungen
| Breite | 190 mm |
|---|---|
| Höhe | 48 mm |
| Länge | 2000 mm |
| Maß a | 80 mm |
| Maß b | 110 mm |
| Maß h | 48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Anzahl der Züge
Länge
Breite
Art.Nr.
S2 19048-2
2 St.
2000 mm
190 mm
7400261
S2 25048-2
2 St.
2000 mm
250 mm
7400269
Breite
S2 19048-2
Art.Nr.
7400261
Anzahl der Züge
2 St.
Länge
2000 mm
Breite
190 mm
S2 25048-2
Art.Nr.
7400269
Länge
2000 mm
Breite
250 mm
Anzahl der Züge
2 St.
