Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 38 mm
Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 38 mm
Art.Nr. 7400289 | EAN 4012197352141
Art.Nr. / Typ
Breite
Länge
2000 mm
Anzahl der Züge
3 St.
kl. VKE: 2 m
2m
Beschreibung
Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Bodenblech | ja |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,805 kg CO2e / 1 Meter |
| Dimension | 2000x350x38 |
| Einsatzbereich | estrichüberdeckt |
| Entkoppelbar | nein |
| Kanalbreite min. | 350 mm |
| Kanalhöhe min. | 38 mm |
| Nutzquerschnitt | 12054 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Querschnitt Zug a | 4060 mm² |
| Querschnitt Zug b | 3934 mm² |
| Vertikale Last, große Fläche | bis 1.500 N |
| Werkstoff | Stahl |

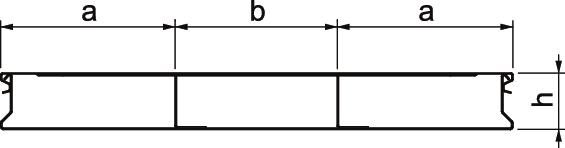

Abmessungen
| Breite | 350 mm |
|---|---|
| Höhe | 38 mm |
| Länge | 2000 mm |
| Maß a | 120 mm |
| Maß b | 110 mm |
| Maß h | 38 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Anzahl der Züge
Breite
Art.Nr.
S3 25038-2
2000 mm
3 St.
250 mm
7400279
S3 35038-2
2000 mm
3 St.
350 mm
7400289
Breite
S3 25038-2
Art.Nr.
7400279
Länge
2000 mm
Anzahl der Züge
3 St.
Breite
250 mm
S3 35038-2
Art.Nr.
7400289
Anzahl der Züge
3 St.
Breite
350 mm
Länge
2000 mm
