Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 58 mm
Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 58 mm
Art.Nr. 7400283 | EAN 4012197352103
Art.Nr. / Typ
Breite
Länge
2000 mm
Anzahl der Züge
3 St.
kl. VKE: 2 m
2m
Beschreibung

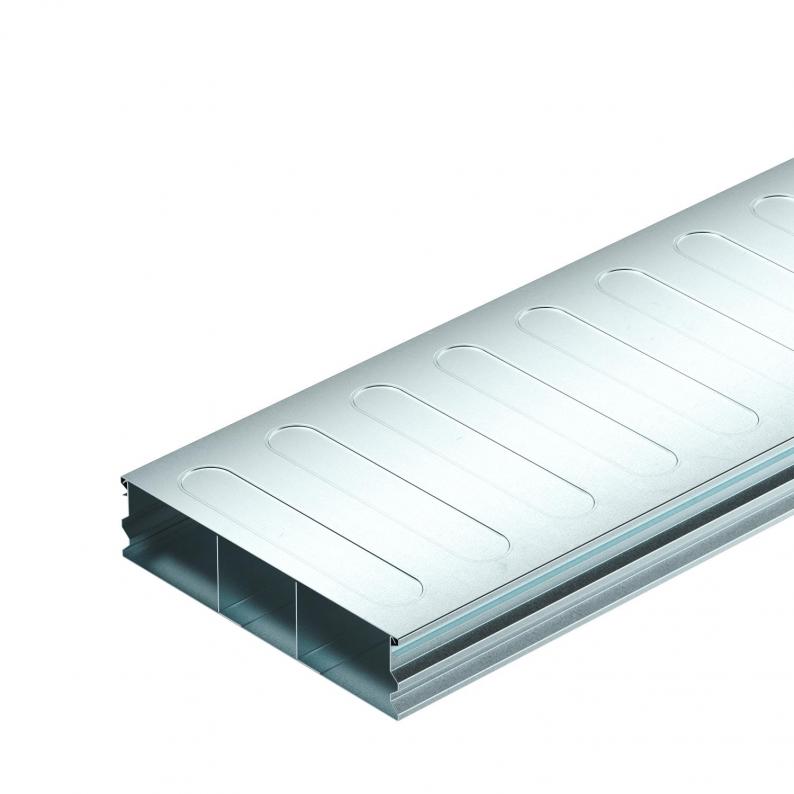

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN. Nur mit der UZD250-4/350-4 kompatibel.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 9,556 kg CO₂e / 1 Meter |
| Dimension | 2000x250x58 |
| Einsatzbereich | estrichüberdeckt |
| Entkoppelbar | nein |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 58 mm |
| Nutzquerschnitt | 13224 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Querschnitt Zug a | 4670 mm² |
| Querschnitt Zug b | 3884 mm² |
| Vertikale Last, große Fläche | bis 1.500 N |
| Werkstoff | Stahl |

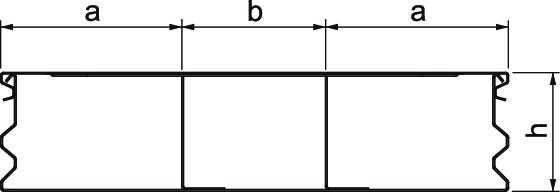

Abmessungen
| Breite | 250 mm |
|---|---|
| Höhe | 58 mm |
| Länge | 2000 mm |
| Maß a | 90 mm |
| Maß b | 70 mm |
| Maß h | 58 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Länge
Breite
Anzahl der Züge
Art.Nr.
S3 25058-2
2000 mm
250 mm
3 St.
7400283
S3 35058-2
2000 mm
350 mm
3 St.
7400293
Breite
S3 25058-2
Art.Nr.
7400283
Länge
2000 mm
Breite
250 mm
Anzahl der Züge
3 St.
S3 35058-2
Art.Nr.
7400293
Anzahl der Züge
3 St.
Länge
2000 mm
Breite
350 mm
