Vertikalbogen fallend EI60 für Brandschutzkanal
PLCS D060810
Vertikalbogen fallend EI60 für Brandschutzkanal PLCS D060810
Art.Nr. 7217940 | EAN 4012196836826
Art.Nr. / Typ
Maß L
Maß H
Maß h
Maß b
Maß B
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung

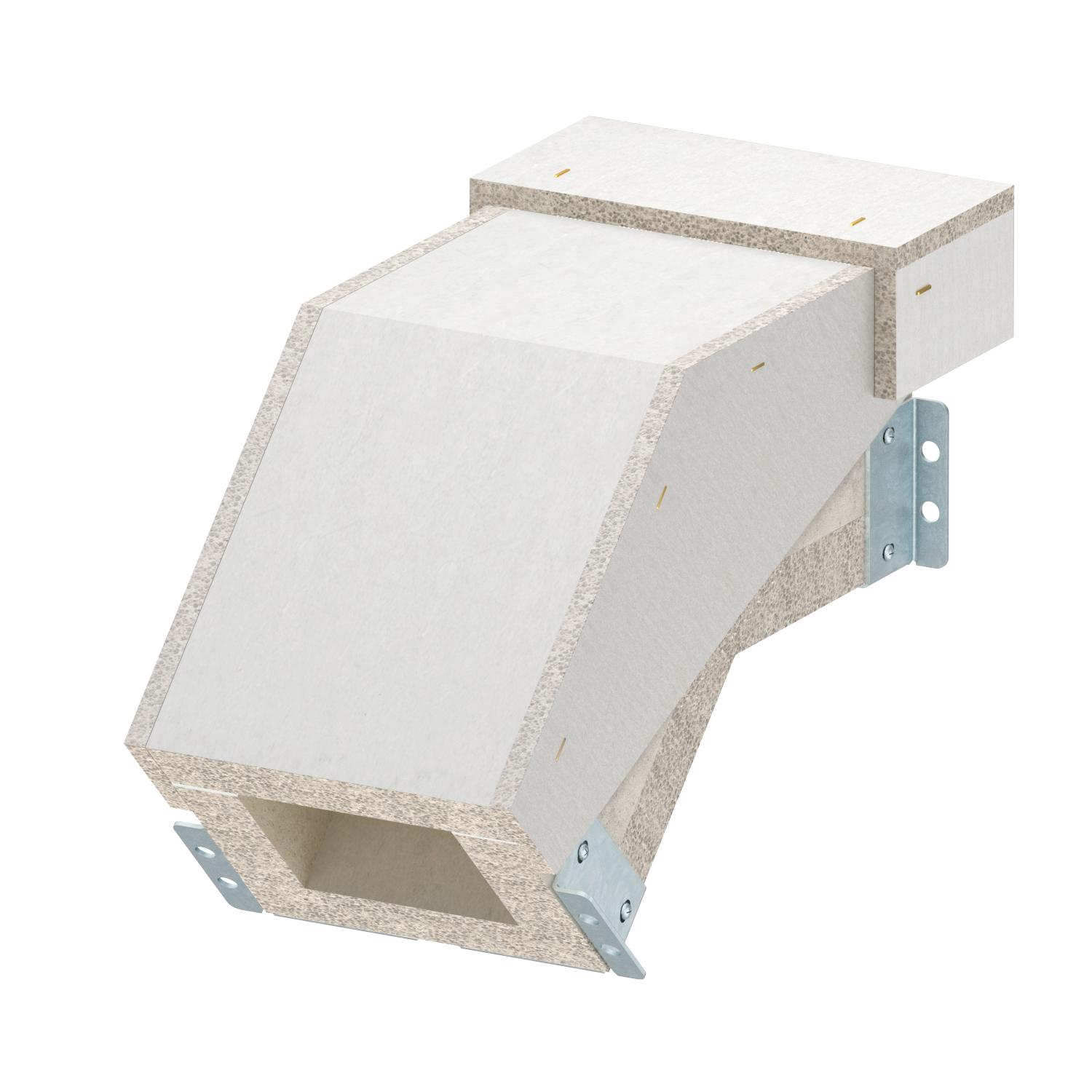

Vertikalbogen fallend für Brandschutzkanal PYROLINE® Con S EI60, Typ PLCS D060810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von vertikalen Richtungsänderungen (45°) im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 4 |
|---|---|
| Deckelbefestigung | lose |
| Dimension | 100x80 |
| Farbe | grau |
| Klassifizierung EI - Installationskanal | 60 |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Winkel des Bogens | 45 ° |

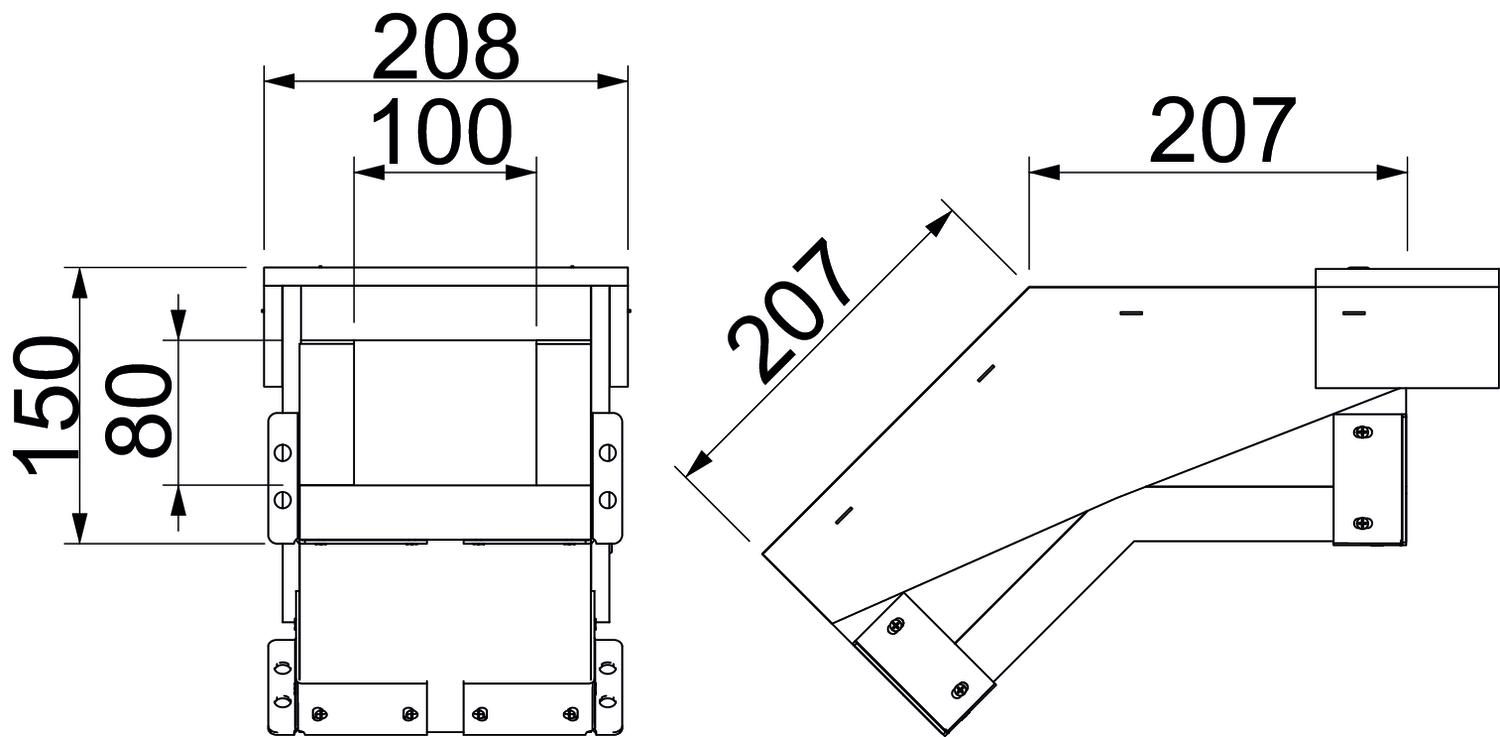

Abmessungen
| Maß b | 100 mm |
|---|---|
| Maß B | 208 mm |
| Maß H | 150 mm |
| Maß h | 80 mm |
| Maß L | 207 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß L
Maß H
Maß h
Farbe
Maß b
Maß B
Art.Nr.
PLCS VF060810
207 mm
150 mm
80 mm
grau
100 mm
208 mm
7217940
PLCS VF061220
224 mm
190 mm
120 mm
grau
200 mm
308 mm
7217944
Maß L
Maß H
Maß h
Maß b
Maß B
PLCS VF060810
Art.Nr.
7217940
Maß L
207 mm
Maß H
150 mm
Maß h
80 mm
Farbe
grau
Maß b
100 mm
Maß B
208 mm
PLCS VF061220
Art.Nr.
7217944
Maß b
200 mm
Maß h
120 mm
Maß B
308 mm
Farbe
grau
Maß L
224 mm
Maß H
190 mm
