Vertikalbogen steigend EI90 für Brandschutzkanal PLCS D090810
Vertikalbogen steigend EI90 für Brandschutzkanal PLCS D090810
Art.Nr. 7217930 | EAN 4012196836802
Art.Nr. / Typ
Maß H
Maß B
Maß L
Maß b
Maß h
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung

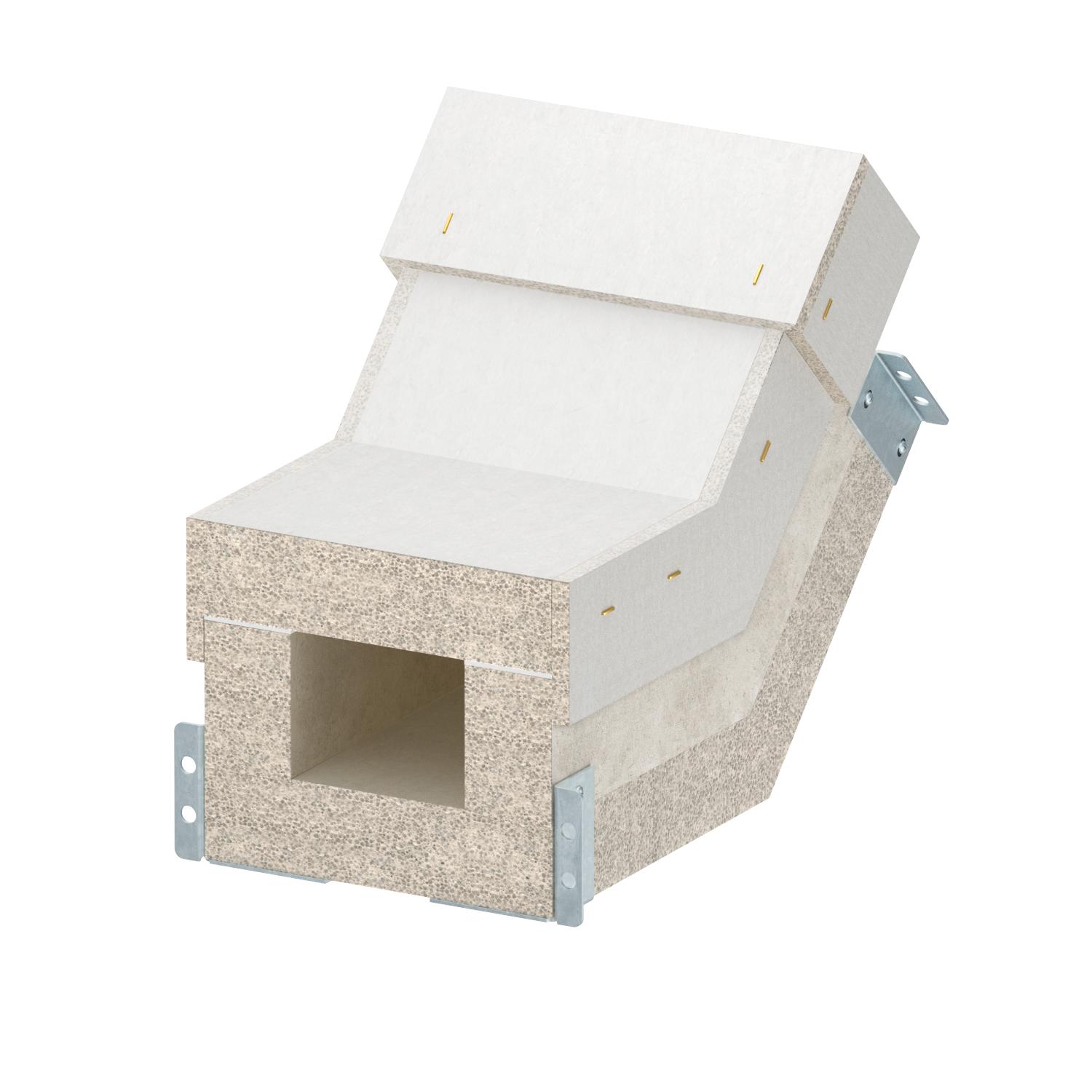

Vertikalbogen steigend für Brandschutzkanal PYROLINE® Con S EI90, Typ PLCS D090810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von vertikalen Richtungsänderungen (45°) im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 4 |
|---|---|
| Deckelbefestigung | lose |
| Dimension | 100x80 |
| Farbe | grau |
| Klassifizierung EI - Installationskanal | 90 |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Winkel des Bogens | 45 ° |

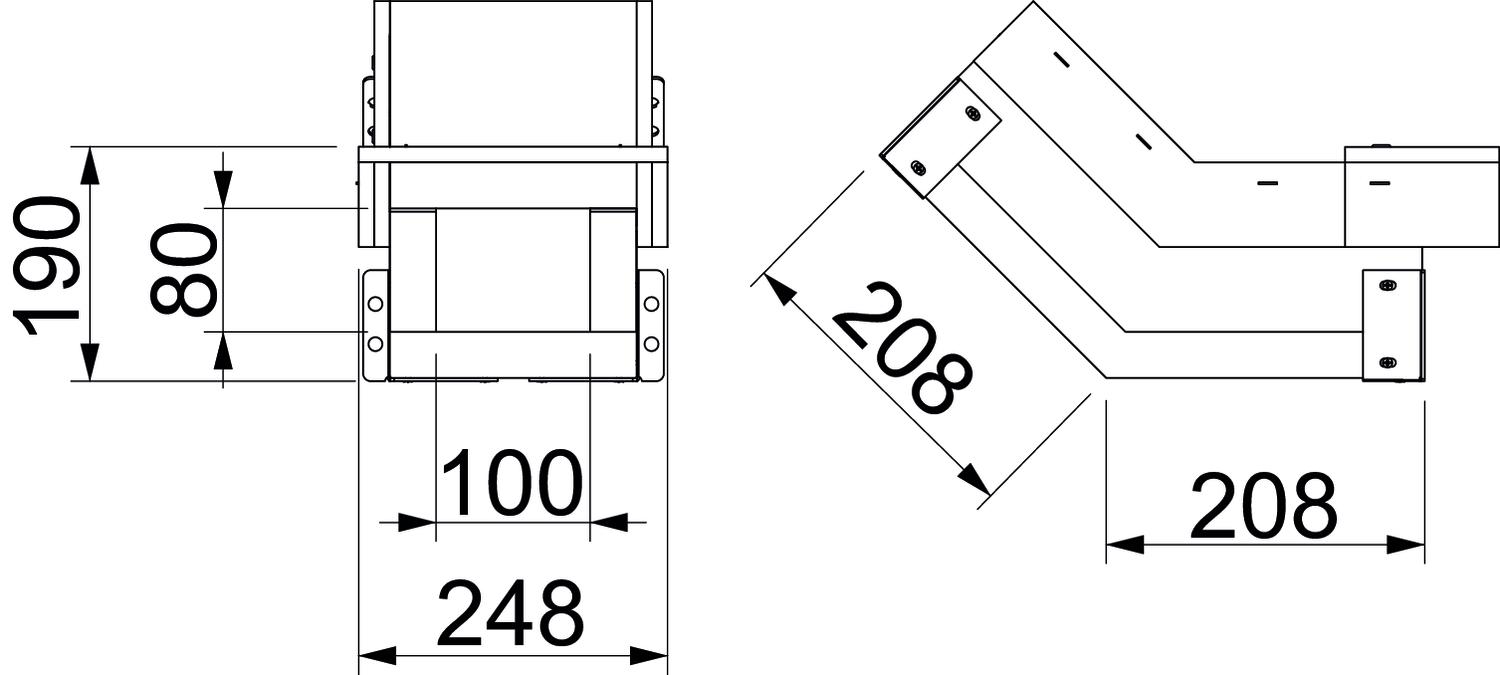

Abmessungen
| Maß B | 248 mm |
|---|---|
| Maß b | 100 mm |
| Maß H | 190 mm |
| Maß h | 80 mm |
| Maß L | 225 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Farbe
Maß H
Maß B
Maß L
Maß b
Maß h
Art.Nr.
PLCS VR090810
grau
190 mm
248 mm
225 mm
100 mm
80 mm
7217930
PLCS VR091220
grau
230 mm
348 mm
241 mm
200 mm
120 mm
7217934
Maß H
Maß B
Maß L
Maß b
Maß h
PLCS VR090810
Art.Nr.
7217930
Farbe
grau
Maß H
190 mm
Maß B
248 mm
Maß L
225 mm
Maß b
100 mm
Maß h
80 mm
PLCS VR091220
Art.Nr.
7217934
Maß h
120 mm
Maß b
200 mm
Farbe
grau
Maß L
241 mm
Maß H
230 mm
Maß B
348 mm
