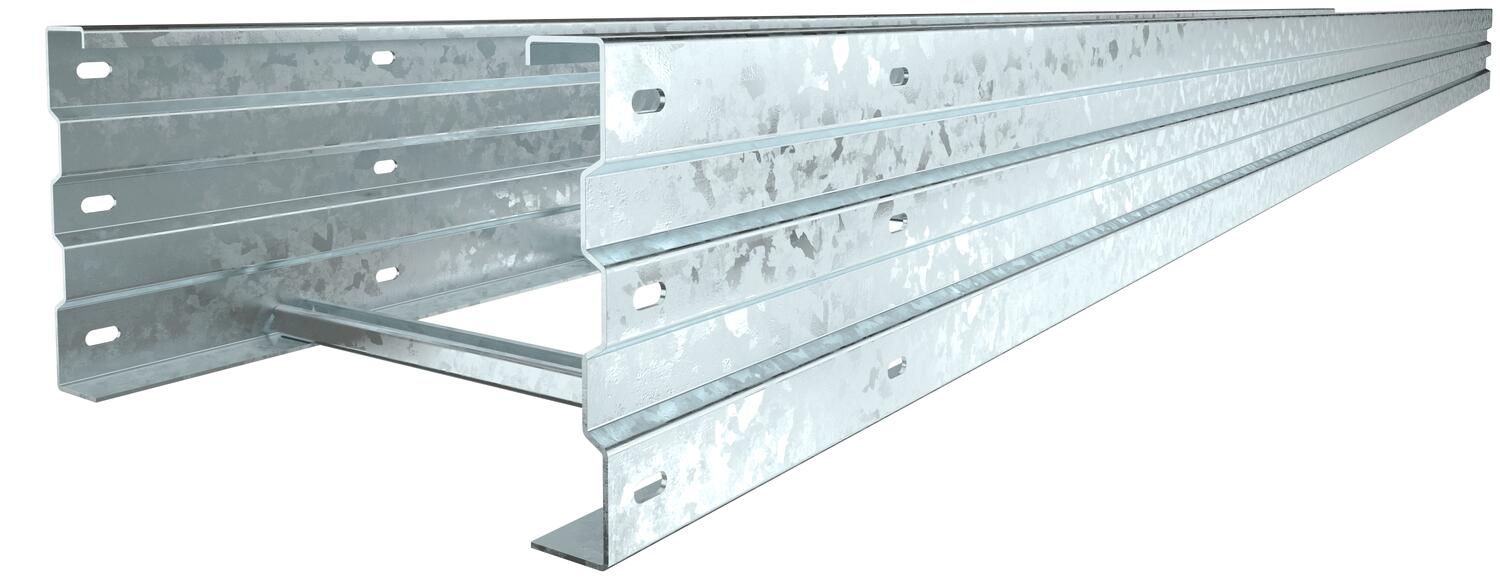

Weitspannkabelleiter WKL 200 FT
Weitspannkabelleiter WKL 200 FT
Typ WKL 2020 FT | OBO Art.Nr. 6232102 | EAN 4012196614844



Art.Nr. / Typ
Breite
Holmstärke
2,5 mm
Funktionserhalt
nein
Länge
6000 mm
kl. VKE: 6 m
6m
Beschreibung
Weitspann-Kabelleiter mit 200 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Längsverbinder Typ WRV 200 sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
Abmessung | 200x200 |
---|---|
Ausführung der Sprossen | Profil ungelocht |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 26,6429 kg CO2e / 1 Meter |
Dimension | 200x200x6000 |
Farbe | zink |
Funktionserhalt | nein |
Holmstärke | 2,5 mm |
Nutzquerschnitt | 344 cm² |
Nutzquerschnitt | 34400 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | ja |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 200 mm |
Länge | 6000 mm |
Maß B | 200 mm |
Maß L | 6000 mm |
Schlitzmaß Sprosse | 17,00 |
Belastungen
Stützabstand 10,0m | 1 kN/m |
---|---|
Stützabstand 6,0m | 3 kN/m |
Stützabstand 7,0m | 2,5 kN/m |
Stützabstand 8,0m | 2 kN/m |
Stützabstand 9,0m | 1,4 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
