Weitspannkabelleiter WKLG 110 A2
Weitspannkabelleiter WKLG 110 A2
Art.Nr. 6311218 | EAN 4012195037323
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
6000 mm
Holmstärke
2 mm
kl. VKE: 6 m
6m
Beschreibung

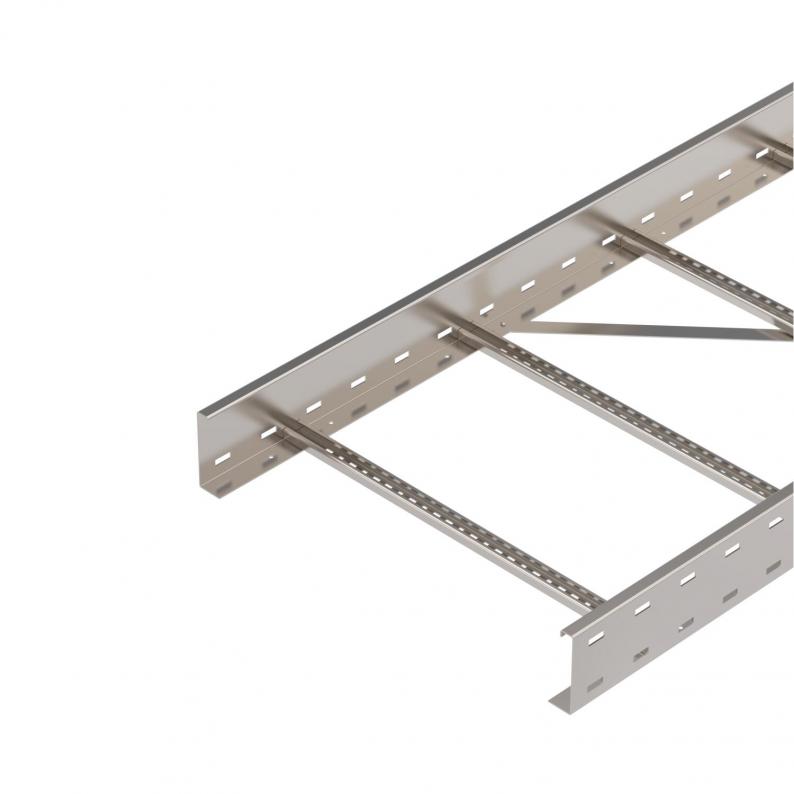

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 110x600 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | Profil (offen) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 33,146 kg CO2e / 1 Meter |
| Dimension | 110x600x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 56600 mm² |
| Nutzquerschnitt | 566 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

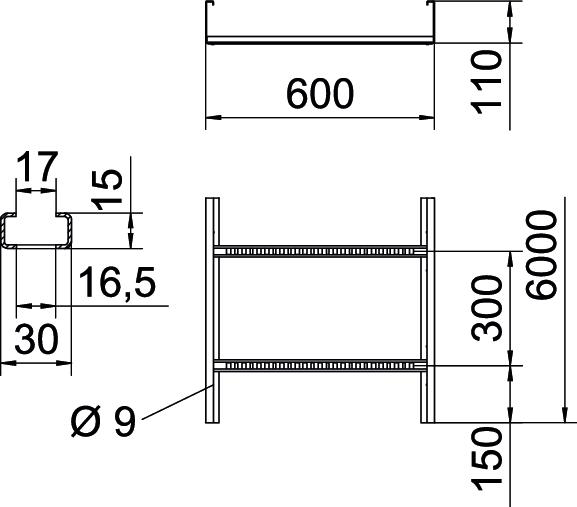

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 6000 mm |
| Maß B | 600 mm |
| Maß L | 6000 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 3,0m | 2,3 kN/m |
|---|---|
| Stützabstand 3,5m | 2,25 kN/m |
| Stützabstand 4,0m | 2,1 kN/m |
| Stützabstand 4,5m | 1,83 kN/m |
| Stützabstand 5,0m | 1,5 kN/m |
| Stützabstand 6,0m | 1 kN/m |
| Stützabstand 7,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
