Weitspannkabelleiter WKLG 110 FT

Weitspannkabelleiter WKLG 110 FT

Typ WKLG 1130 FT | OBO Art.Nr. 6311063 | EAN 4012196883394

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
6000 mm
Holmstärke
2 mm

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

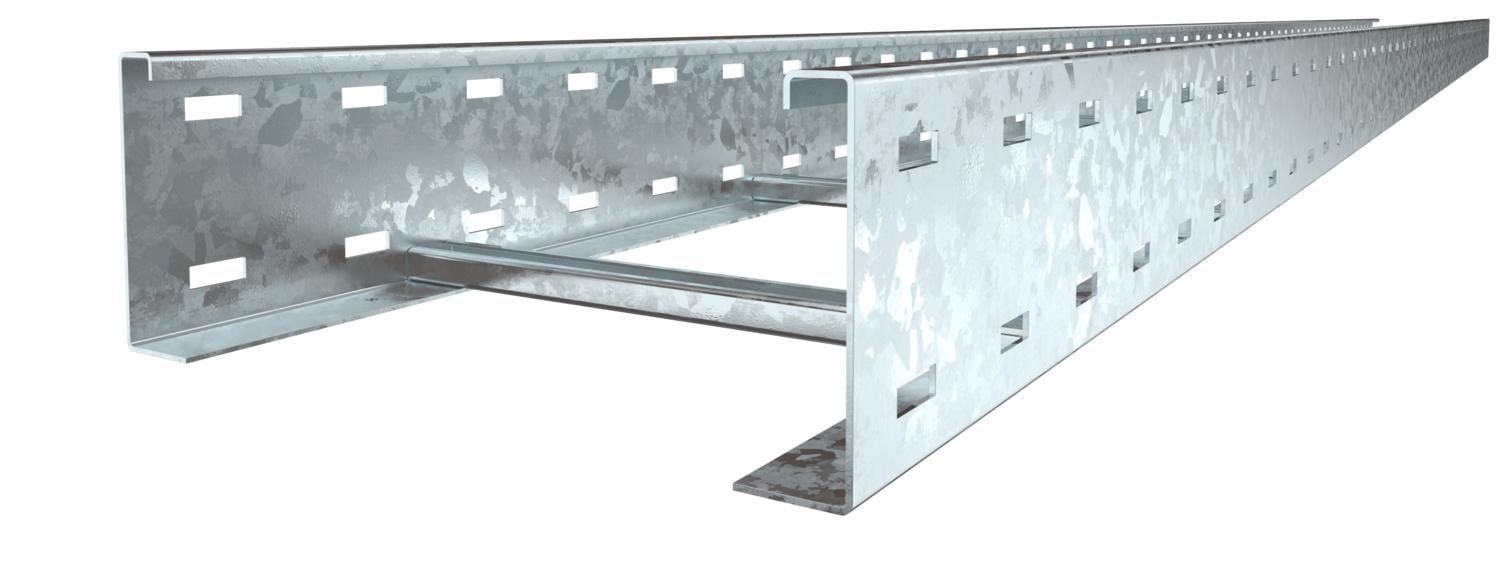

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.

Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
  • Magnetische Schirmdämpfung
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Weitspannkabelleiter, Seitenhöhe 110 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung110 x 300
Ausführung der SprossenProfil gelocht
Ausführung des SeitenholmsProfil (offen)
CO2 Fußabdruck (GWP) Cradle-to-Gate13,1501 kg CO2e / 1 Meter
Dimension110x300x6000
Farbezink
Funktionserhaltnein
Holmstärke2 mm
Nutzquerschnitt28100 mm²
Nutzquerschnitt281 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungja
WerkstoffStahl

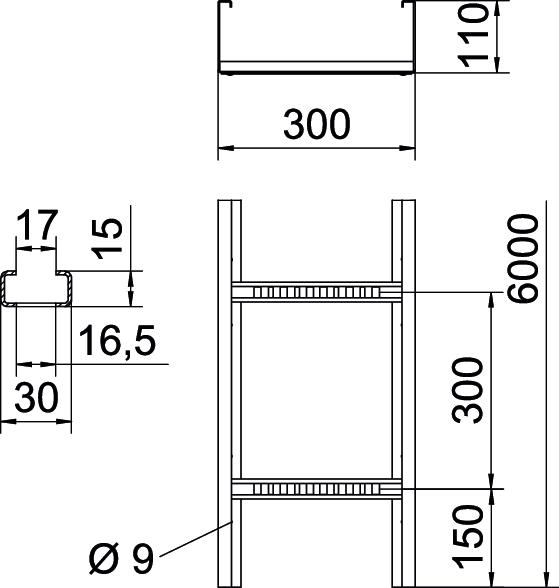

Abmessungen

Breite300 mm
Höhe110 mm
Länge6000 mm
Maß B300 mm
Maß L6000 mm
Schlitzmaß Sprosse17,00

Belastungen

Stützabstand 3,0m2,5 kN/m
Stützabstand 3,5m1,98 kN/m
Stützabstand 4,0m1,6 kN/m
Stützabstand 4,5m1,31 kN/m
Stützabstand 5,0m1,1 kN/m
Stützabstand 6,0m0,8 kN/m
Stützabstand 7,0m0,4 kN/m
Belastungsdiagramm Weitspannkabelleiter Typ WKLG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
