Weitspannkabelleiter WKLG 110 FT
Typ WKLG 1140 FT | Art.Nr. 6311067 | EAN 4012196883455
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

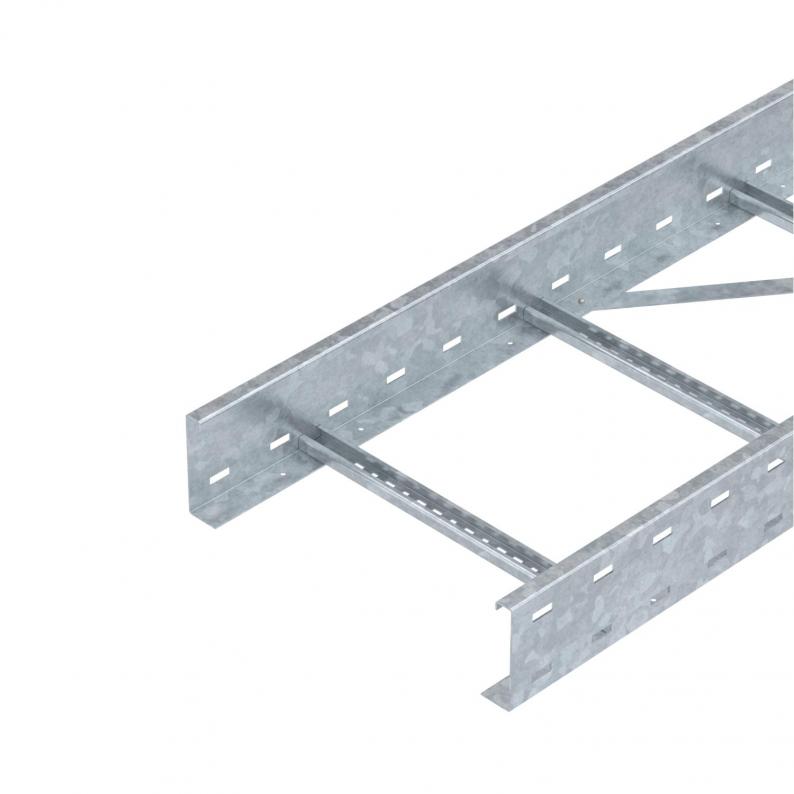

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.
Technische Daten

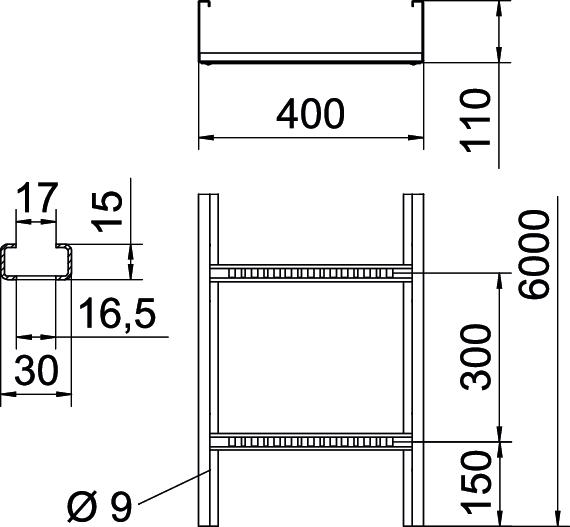

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 400 mm |
| Höhe | 110 mm |
| Maß L | 6000 mm |
| Maß B | 400 mm |
| Schlitzmaß Sprosse | 17,00 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Nutzquerschnitt | 376 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 37600 mm² |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | vollgenietet |
| Abmessung | 110 x 400 |
| Holmstärke | 2 mm |
| Dimension | 110x400x6000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,9983 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 3,0m | 2,9 kN/m |
|---|---|
| Stützabstand 3,5m | 2,48 kN/m |
| Stützabstand 4,0m | 2,1 kN/m |
| Stützabstand 4,5m | 1,78 kN/m |
| Stützabstand 5,0m | 1,5 kN/m |
| Stützabstand 6,0m | 1 kN/m |
| Stützabstand 7,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
