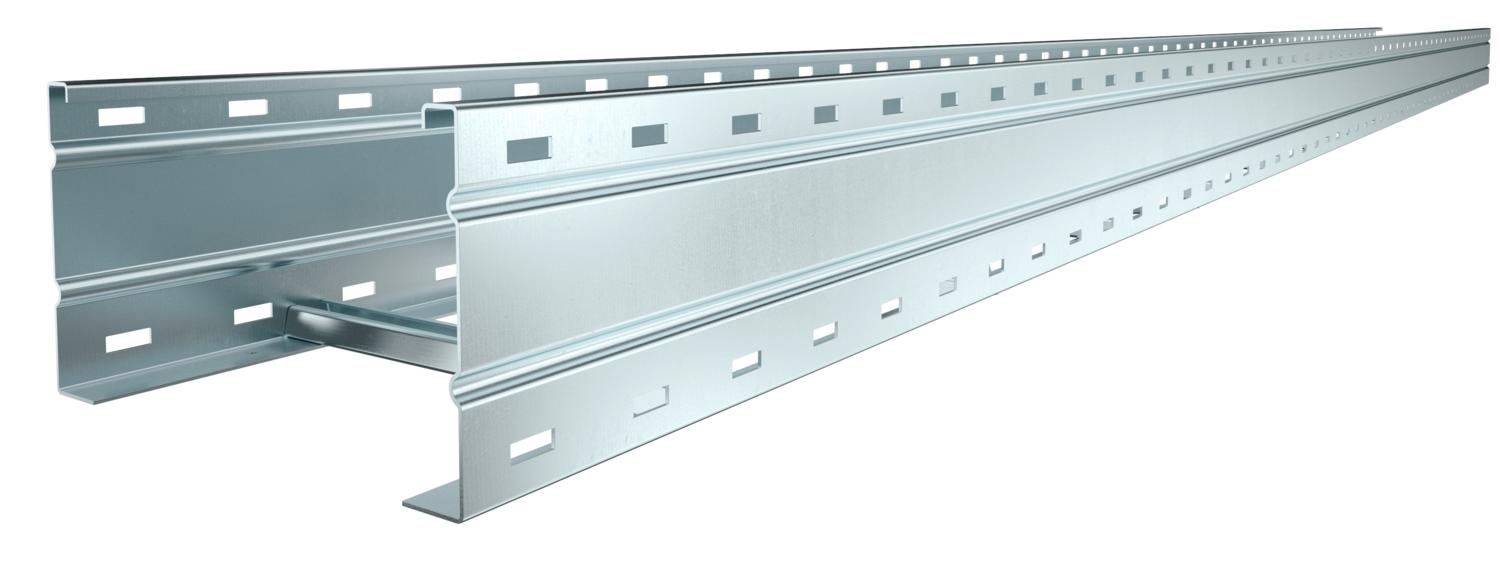

Weitspannkabelleiter WKLG 160 FS
Weitspannkabelleiter WKLG 160 FS
Typ WKLG 1620 FS | OBO Art.Nr. 6227023 | EAN 4012196169092



Art.Nr. / Typ
Breite
Länge
6000 mm
Holmstärke
2 mm
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung
Weitspannkabelleiter mit gelochtem Seitenholm in 160 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Längsverbinder Typ WRV 160 sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
Abmessung | 160 x 200 |
---|---|
Ausführung der Sprossen | Profil ungelocht |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 17,6987 kg CO2e / 1 Meter |
Dimension | 160x200x6000 |
Farbe | zink |
Funktionserhalt | nein |
Holmstärke | 2 mm |
Nutzquerschnitt | 282 cm² |
Nutzquerschnitt | 28200 mm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | ja |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 160 mm |
Länge | 6000 mm |
Maß B | 200 mm |
Maß L | 6000 mm |
Schlitzmaß Sprosse | 16,50 |
Belastungen
Stützabstand 3,0m | 2,9 kN/m |
---|---|
Stützabstand 3,5m | 2,59 kN/m |
Stützabstand 4,0m | 2,3 kN/m |
Stützabstand 4,5m | 2,04 kN/m |
Stützabstand 5,0m | 1,8 kN/m |
Stützabstand 6,0m | 1,4 kN/m |
Stützabstand 7,0m | 1 kN/m |
Stützabstand 8,0m | 0,7 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Holmstärke
Funktionserhalt
OBO Art.Nr.
WKLG 1620 FS
200 mm
6000 mm
2 mm
nein
6227023
WKLG 1630 FS
300 mm
6000 mm
2 mm
nein
6227031
WKLG 1640 FS
400 mm
6000 mm
2 mm
nein
6227058
WKLG 1650 FS
500 mm
6000 mm
2 mm
nein
6227066
WKLG 1660 FS
600 mm
6000 mm
2 mm
nein
6227074
Breite
WKLG 1620 FS
OBO Art.Nr.
6227023
Breite
200 mm
Länge
6000 mm
Holmstärke
2 mm
Funktionserhalt
nein
WKLG 1630 FS
OBO Art.Nr.
6227031
Holmstärke
2 mm
Breite
300 mm
Länge
6000 mm
Funktionserhalt
nein
WKLG 1640 FS
OBO Art.Nr.
6227058
Holmstärke
2 mm
Breite
400 mm
Länge
6000 mm
Funktionserhalt
nein
WKLG 1650 FS
OBO Art.Nr.
6227066
Breite
500 mm
Funktionserhalt
nein
Holmstärke
2 mm
Länge
6000 mm
WKLG 1660 FS
OBO Art.Nr.
6227074
Funktionserhalt
nein
Holmstärke
2 mm
Länge
6000 mm
Breite
600 mm
